線性電路疊加性和齊次性驗證--電工基本實驗

一、實驗?zāi)康?/strong>
1.驗證疊加原理
2.了解疊加原理的應用場合。
3.理解線性電路的疊加性。
二、原理說明

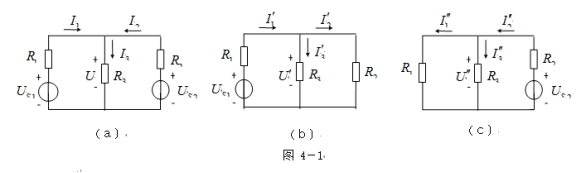

疊加原理指出：在有幾個電源共同作用下的線性電路中，通過每一個元件的電流或其兩端的電壓，可以看成是由每一個電源單獨作用時在該元件上所產生的電流或電壓的代數和。具體方法是：一個電源單獨作用時，其它的電源必須去掉（電壓源短路，電流源開路）；在求電流或電壓的代數和時，當電源單獨作用時電流或電壓的參考方向與共同作用時的參考方向一致時，符號取正，否則取負。在圖4－1中：


疊加原理反映了線性電路的疊加性，線性電路的齊次性是指當激勵信號（如電源作用）增加或減小Ｋ倍時，電路的響應（即在電路其它各電阻元件上所產生的電流和電壓值）也將增加或減�。吮�。疊加性和齊次性都只適用于求解線性電路中的電流、電壓。對于非線性電路，疊加性和齊次性都不適用。
三、實驗設備
1.直流數字電壓表、直流數字電流表；
2.恒壓源（雙路0～30V可調）；
四、實驗內容
實驗電路如圖4－2所示，圖中：，圖中的電源US1用恒壓源I路0～＋30V可調電壓輸出端，并將輸出電壓調到＋12V，US2用恒壓源II路0～＋30V可調電壓輸出端，并將輸出電壓調到＋6V（以直流數字電壓表讀數為準），開關S3 投向R3側。
1.US1電源單獨作用（將開關S1投向US1側，開關S2投向短路側），參考圖4－1（b），畫出電路圖，標明各電流、電壓的參考方向。
用直流數字毫安表接電流插頭測量各支路電流：將電流插頭的紅接線端插入數字電流表的紅（正）接線端，電流插頭的黑接線端插入數字電流表的黑（負）接線端，測量各支路電流，按規定：在結點A，電流表讀數為‘＋’，表示電流流入結點，讀數為‘－’，表示電流流出結點，然后根據電路中的電流參考方向，確定各支路電流的正、負號，并將數據記入

表4—1中。
用直流數字電壓表測量各電阻元件兩端電壓：電壓表的紅（正）接線端應插入被測電阻元件電壓參考方向的正端，電壓表的黑（負）接線端插入電阻元件的另一端（電阻元件電壓參考方向與電流參考方向一致），測量各電阻元件兩端電壓，數據記入表4—1中。
表4—1實驗數據一
測量項目
實驗內容		 US1
(V)		 US2
(V)		 I1
(mA)		 I2
(mA)		 I3
(mA)		 UAB
(V)		 UCD
 (V)		 UAD
 (V)		 UDE
 (V)		 UFA
 (V)
US1單獨作用 12 0
US2單獨作用 0 6
US1, US2共同作用 12 6
US2單獨作用 0 12
2.US2電源單獨作用（將開關S1投向短路側，開關S2投向US2側），畫出電路圖，標明各電流、電壓的參考方向。
重復步驟1的測量并將數據記錄記入表格4—１中。?
3.US1和US2共同作用時（開關S1和S2分別投向US1和US2側），各電流、電壓的參考方向見圖4－2。
完成上述電流、電壓的測量并將數據記錄記入表格4—１中。?
4.將開關S3投向二極管VD側，即電阻R5換成一只二極管1N4007，重復步驟１～3的測量過程，并將數據記入表4—２中。
表4—２     實驗數據二
測量項目
實驗內容		 US1
(V)		 US2
(V)		 I1
(mA)		 I2
(mA)		 I3
(mA)		 UAB
(V)		 UCD
 (V)		 UAD
 (V)		 UDE
 (V)		 UFA
 (V)
US1單獨作用 12 0
US2單獨作用 0 6
US1, US2共同作用 12 6
US2單獨作用 0 12
五、實驗注意事項
1.用電流插頭測量各支路電流時，應注意儀表的極性，及數據表格中“＋、－”號的記錄。
2.注意儀表量程的及時更換。
3.電壓源單獨作用時，去掉另一個電源，只能在實驗板上用開關S1或S2操作，而不能直接將電壓源短路。
六、預習與思考題
1.疊加原理中US1, US2分別單獨作用，在實驗中應如何操作？可否將要去掉的電源（US1或US2）直接短接？
2.實驗電路中，若有一個電阻元件改為二極管，試問疊加性還成立嗎？為什么？
七、實驗報告要求
1.根據表4－1實驗數據一，通過求各支路電流和各電阻元件兩端電壓，驗證線性電路的疊加性與齊次性。
2.各電阻元件所消耗的功率能否用疊加原理計算得出？試用上述實驗數據計算、說明。
3.根據表4－1實驗數據一，當US1＝US2＝12V時，用疊加原理計算各支路電流和各電阻元件兩端電壓。
4.根據表4－2實驗數據二，說明疊加性和齊次性是否適用該實驗電路。
