電工電子實訓實驗報告

一、電工電子實驗要求：
1、學會識別常用元器件（電阻、電容、電感、三極管、變壓器等）；
2、學會焊接（進行焊接練習，掌握焊接基本知識）；
3、完成收音機的焊接，并學會調試；
4、學會PCB圖和實物圖的對應關系并自學PROTEL畫原理圖；
5、了解收音機的簡單工作原理；
二、電工電子實驗器材
收音機中周：即中頻變壓器（俗稱中周），是超外差式晶體管收音機中特有的一種具有固定諧振回路的變壓器，但諧振回路可在一定范圍內微調，以使接入電路后能達到穩定的諧振頻率（465kHz）。微調借助于磁心的相對位置的變化來完成。
雙聯：兩個可變電容器同軸鏈接同步動作。
工具：斜口鉗、螺絲刀、鑷子等必備工具；電烙鐵；焊錫絲；支架（自帶），以及基本元器件
三、收音機的簡單工作原理

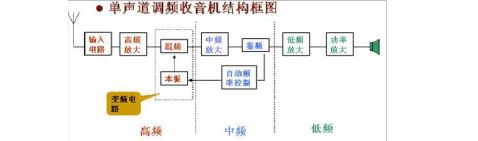

收音機是把接收到的電臺高頻信號，用一個變頻級電路將它轉化為頻率固定的中頻信號，然后在對這個中頻信號進行多級放大，再檢波，低放。這樣靈敏度和選擇性都可大幅度改善，而且可使整個波段接受靈敏度均勻。由于中頻頻率較低又是固定的，所以中頻調諧放大電路可以做到選擇性好、增益高又不易自激。由天線接收的信號經輸入回路選頻后與本機產生的正弦波振蕩信號存在一個固定的差頻信號，即 465kHz。465kHz 中頻信號經過幾級中頻選頻放大電路的放大后，加至檢波級進行檢波。解調出的音頻信號經前置低放級電壓放大、功率放大級放大后推動喇叭發出聲音。
調幅收音機的基本功能就是把空中的無線電波轉變成高頻電信號，這一功能由接收天線來實現。然后檢波，即把調制在高頻載波上的音頻信號從已調幅高頻信號上卸下來。最后，用檢波出來的音頻信號來推動揚聲器或耳機，即聲音恢復
調頻收音機的最基本功能和調幅式收音機較相似。在調頻式收音機中解調功能由鑒頻器來完成，是將調頻信號頻率的變化還原為音頻信號，其它功能的電路和調幅收音機中的一樣。

四、實驗步驟
(一)掌握電焊方法，正式做收音機前一天老師給我們沒人發了練習器材，每個人自己練習焊板子，使我們熟練掌握烙筆的使用方法，同時使我們熟悉電路元件的焊接過程。
(二)檢查和熟悉各種零件，我們常見的電子元件就是電阻、電容、二極管和三極管。電阻上的色帶是就是電阻的色環標記法，通過色環來表示電阻的大小，有效數字、倍率和允許誤差。現在見到的電阻的色環有四道和五道的，四道環的有效數字是前兩道環所代表，而五道環是由前三道所代表。接著識別電容器，電容用于交流耦合、濾波、隔斷直流、交流旁路和組成振蕩電路等，電容的標注分為直接標注和色標法。通過學習，我明白了直接標注的電容是用數字直接表示電容量，不標單位。標注 1～4 位整數時，其單位是 pF，標注為小數時，其單位是 ?F。也有用三位數字表示容量大小，默認單位是 pF，前兩位是有效數字，第三位是有效倍率（10m），當?shù)?三位是 9 時，則對有效數字乘以 0.1。而色標法則同電阻器的標注。同時學會了電容的辨認及讀數，焊接時電解電容的長腳為“+”，短腳為“—”，一定不能弄錯。
(三)熟悉收音機的裝配，通過老師的講解以及認真學習裝配圖，我知道了每個元件準確的位置。焊接完電路板的電子元件后，就要處理電源同電路板的連接，揚聲器同電路板的連接。將電源槽揚聲器安裝在收音機外殼的對應位置，用焊錫焊接導線在接線柱上。將電源的正負極焊接在電路板對應位置，揚聲器的導線不分正負極所以就近焊接，使導線不容易扭曲干擾為佳。
五、心得體會
回顧本次實訓，我感覺受益匪淺。
以前在實驗室也焊過一些板子，通過這次做收音機，我學習到了更多焊普通元件與電路元件的技巧；學會了如何識別相關的電子元器件；學習到了收音機的工作原理與組成元件的作用??以前這些都只是理論，這次實訓真正將理論化為實踐，事實證明這些知識不僅考試有用，對于電子產品的制作有很大的指導意義，在日常生活中更是有著現實意義，同時對自己的動手能力也是個很好的鍛煉。

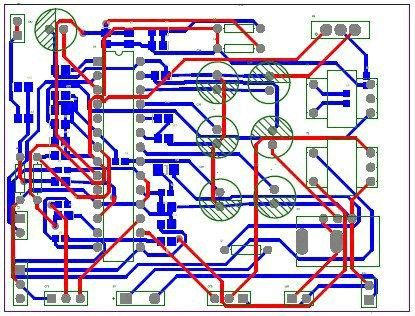

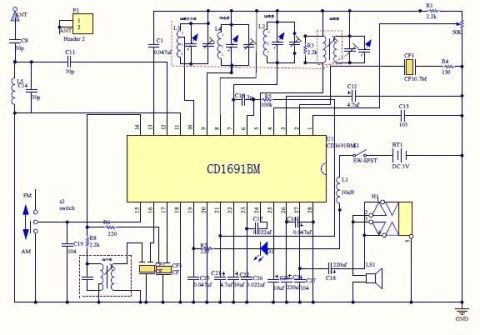

在真正制作之前，老師讓我們學習protel并自己畫出原理圖，當然遇到了一些問題，但最終畫出了PCB圖和原理圖，如下

剛拿到老師發的“飯盒”時，大家就迫不及待地搗騰起來，充滿了新鮮感與好奇心。但真的自己動起手來，麻煩就來了，一袋子的小元件都要正確的焊接到相應的位置，不然，一個小小的失誤就會導致失敗。這樣一想，更加有點心慌慌的不敢下手了。但通過前期的準備和學習，我很快靜下心來，將元件與清單一個個比對，遇到不清楚的就趕緊詢問同學和老師。
將元器件全部歸好類之后就是焊接過程了。當然，裝機之前，對所使用的個個元器件一一進行檢查，看看是否有遺漏或損壞的元件，并查看器件是否齊全。接著按照印刷電路板和電原理圖把各個元件焊在模板上。這可是個技術活，焊錫多了容易短路，少了又容易形成虛焊，而且溫度極高，一不小心就是一個泡。于是我就嚴格按照老師的焊接步驟（五步焊接法）進行焊接：（1）準備施焊：左手焊錫絲，右手握電烙鐵（烙鐵頭要保持清潔，并使焊接頭隨時保持施焊狀態）；
(2)加熱焊件：應注意加熱整個焊件整體，要均勻受熱；(3)送入焊絲：加熱焊件達到一定溫度后，焊絲烙鐵從對面接觸焊件；(4)移開焊絲：當焊絲融化一定量后，立即移開焊絲；(5)移開焊鐵：焊錫渡潤焊盤后，移開電烙鐵。
在模板焊好之后，把電源線，放大器線焊好，檢查焊接是否正確，焊接完畢后，
仔細對照電路圖和電路板圖核對每個元器件位置和引線極性，另外還要注意有無搭錫的地方。最后再把天線，螺絲等器件全部裝上，并把外殼裝好，一臺自制收音機就完成了！
當我終于裝好后，還沒開心2分鐘，就發現沒有聲音當時有點慌了，怎么會呢？操作都不該有錯啊，肯定還有那邊有漏掉了。于是一項一項仔細檢查，原來兩根短路線沒有接。趕緊打開電源，從喇叭中發出了n多的雜音，可是當時心中充滿了歡喜。
然后就進行調試工作。最終我的小收音機能夠收到5個臺，3個臺幾乎沒有雜音。這算是本次實訓的最終成果吧。
通過這次實訓，我學到了很多知識、經驗和教訓。不論做什么事情，都要先對它產生興趣，要全身心的的投入，要膽大心細、謹慎操作。當然在實訓過程中不可避免的會遇到很多問題，這時一定要冷靜思考，認真分析，找出錯誤所在。謝謝學校和老師給了我這樣一次鍛煉的機會，以后會更加著眼于實踐。
