一、實習目的：

1、掌握一般簡單照明電路的安裝方法

2、串聯，并聯的連接

3、日光燈、白熾燈的工作原理和安裝及電度表、插座等的安裝。

二、實習過程：

1、領取工具，設計電路圖

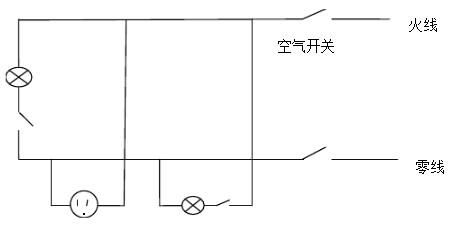

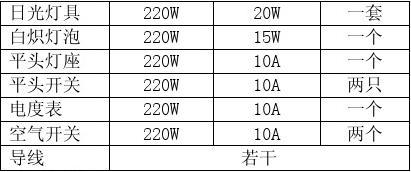

在指導老師的組織下，我們各組領取了相應的工具，這個實習項目可以設計出自己的電路圖，接下來就是我們查資料，設計電路圖

2、主要元件的使用方法和注意事項

（1）剝離線頭絕緣層

在連接前，必須先剖削導線絕緣層，要求剖削后的芯線長度必須適合連接需要，不應過長或過短，且不應損傷芯線。

（2）塑料硬線絕緣層的剖削

塑料硬線絕緣層的剖削有如下兩種方法。

a、用鋼絲鉗剖削塑料硬線絕緣層。線芯截面積4mm2及以下的塑料硬線，一般可用鋼絲鉗剖削，方法如下：按連接所需長度，用鉗頭刀口輕切絕緣層，用左手捏緊導線，右手適當用力捏住鋼絲鉗頭部，然后兩手反向同時用力即可使端部絕緣層脫離芯線。在操作中注意，不能用力過大，切痕不可過深，以免傷及線芯。

b、用電工刀剖削塑料硬線絕緣層。按連接所需長度，用電工刀刀口對導線成45°角切入塑料絕緣層，使刀口剛好削透絕緣層而不傷及線芯，然后壓下刀口，夾角改為約15°后扎刀身向線端推削，把余下的絕緣層從端頭處與芯線剝開，接著將余下的絕緣層扳翻至刀口根部后，再用電工刀切齊。

（3）塑料軟線絕緣層的剖削

塑料軟線絕緣層剖削除用剝線鉗外，仍可用鋼絲鉗直接剖削截面為4mm2及以下的導 線。方法與用鋼絲鉗剖削塑料硬線絕緣層時相同。塑料軟線不能用電工刀剖削，因其太軟，線芯又由多股銅絲組成，用電工刀極易傷及線芯。軟線絕

緣層剖削后，要求不存在斷股（一根細芯線稱為一股）和長股（即部分細芯線較其余細芯線長，出現端頭長短不齊）現象。否則應切斷后重新剖削。

（4）塑料護套線絕緣層的剖削

塑料護套線只有端頭連接，不允許進行中間連接。其絕緣層分為外層的公共護套層和內部芯線的絕緣層。公共護套層通常都采用電工刀進行剖削。常用方法有兩種：一種方法是用刀口從導線端頭兩芯線夾縫中切入，切至連接所需長度后，在切口根部割斷護套層。另一種方法是按線頭所需長度，將刀尖對準兩芯線凹縫劃破絕緣層，將護套層向后扳翻，然后用電工刀齊根切去。芯線絕緣層的剖削與塑料絕緣硬線端頭絕緣層剖削方法完全相同，但切口相距護套層長度應根據實際情況確定，一般應在10mm以上。

（5）花線絕緣層的剖削

花線的結構比較復雜，多股銅質細芯線先由棉紗包扎層裹捆，接著是橡膠絕緣層，外面還套有棉織管（即保護層）。剖削時先用電工刀在線頭所需長度處切割一圈拉去，然后在距離棉織管l0mm左右處用鋼絲鉗按照剖削塑料軟線的方法將內層的橡膠層勒去，將緊貼于線芯處棉紗層散開，用電工刀割去。

（6）橡套軟電纜絕緣層的剖削

用電工刀從端頭任意兩芯線縫隙中割破部分護套層。然后把割破已分成兩片的護套層連同芯線（分成兩組）一起進行反向分拉來撕破護套層，直到所需長度。再將護套層向后扳翻，在根部分別切斷。

橡套軟電纜一般作為田間或工地施工現場臨時電源饋線，使用機會較多，因而受外界拉力較大，所以護套層內除有芯線外，尚有2~5根加強麻線。這些麻線不應在護套層切口根部剪去，應扣結加固，余端也應固定在插頭或電具內的防拉板中。芯線絕緣層可按塑料絕緣軟線的方法進行剖削。

（7）鉛包線護套層和絕緣層的剖削

鉛包線絕緣層分為外部鉛包層和內部芯線絕緣層。剖削時先用電工刀在鉛包層上切下一個刀痕，再用雙手來回扳動切口處，將其折斷，將鉛包層拉出來。內部芯線絕緣層的剖削與塑料硬線絕緣層的剖削方法相同。

3、安裝電路

在電路圖設計好的情況下，則要安裝電路，在大概的布局后，我們便打孔，用以安裝壓線條、開關、燈座、電度表、空氣開關等。首先，安裝電度表，有1、3進，2、4出的特點，根據電路圖安裝完成。

三、實習內容：

1、簡單照明電路的安裝

（1）照明電路安裝的基本要求

a.配線時要求導線額定電壓應大于線路的工作電壓，導線絕緣狀況應符合線路安裝方式和環境敷設條件，導線截面應滿足供電負荷和機械強度要求。 b.接頭的質量是造成線路故障和事故的主要因素之一，所以配線時應盡量減少導線接頭。在導線的連接和分支處，應避免受到機械力的作用。穿管導線和槽板配線中間不允許有接頭，必要時可采用接線盒（如線管較長）或分線盒（如線路分支）。

c.明線敷設要保持水平和垂直。配線位置應便于檢查和維護。

d.導線相互交叉時，為避免相互碰觸，應在每根導線上加套絕緣管，并將套管在導線上固定牢靠。

e.為確保安全，室內外電氣管線和配電設備與各種管道間以及與建筑物、地面間的最小允許距離應滿足一定要求。

2、安裝過程

（1）按圖連接好線路，并固定在木板上；

（2）檢測電路；

（3）通入電源，通過開關控制日光燈和白熾燈，觀察現象；

（4）切斷電源，撤除導線。
