序號
|
名稱
|
|
參數
|
數量
|
單位
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
1
|

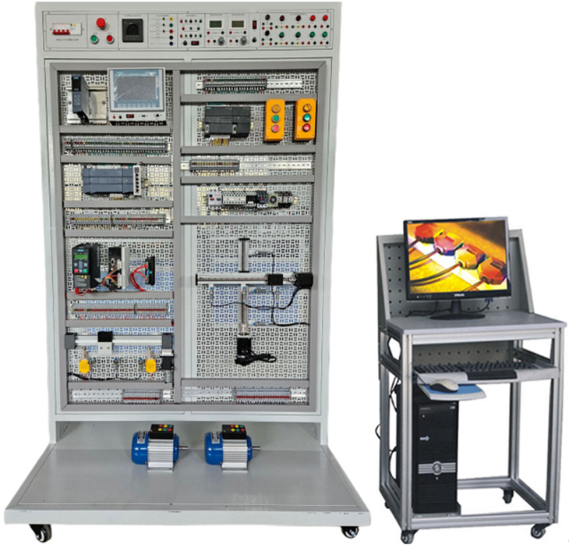

電工電子綜合應用創新實訓裝置
|
設備臺體
|
配置:
1.設備主體框架采用優質128mm×34mm±1mm工業鋁型材搭建而成,設備布件區域采用由1.5mm厚優質鋼板經數控機械精加工制作的標準網孔板,表面經酸洗磷化后,高溫靜電噴塑處理; 2.設備底部帶輪,方便設備的移動和放置。 3. 尺寸:≥W1200*D700*H1800mm |
1
|
套
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
電源箱( 可脫離實驗臺單獨使用)
|
配置:
4.交流輸出:三相五線交流380V±10%單相三線交流220±10%使用自動空氣開關通斷電源, 設有短路保護系統、漏電保護系統、接地保護、急停保護。 5.直流穩壓電源:DC24V/2A以上,調節精度1%,具有短路軟限流和短路自恢復功能。 6.電源智能保護器具有缺相、欠壓、過壓、漏電、過流、短路、浪涌保護功能可自動重合閘功能; 7.漏電保護設定范圍可設置,漏電保護動作時間不大于0.1s; 8.過壓保護范圍可設定,過壓保護動作時間不超過5s; 9.過流保護范圍可設定,過流保護動作時間不超過5s;短路保護電路為三倍的額定電路,過流保護動作時間不超過0.1s; 10.保護裝置具有防雷擊功能,L與N間高壓脈沖測試2KV不產生誤動作; 11.故障信息可保存不少于999個; 12.運行狀態及故障狀態均有指示燈指示,可顯示實時電壓、電流、漏電流等參數,具有聲光報警功能; 13.具有參數修改設置按鍵便于現場修改設置保護參數;能夠?qū)崿F(xiàn)有遠程DI及DO功能可用于遠程控制電源及電源控制柜門打開檢測報警;主控裝置可具有RS485接口能夠?qū)崿F(xiàn)多設備連接通信。 14.設備支持云系統遠程監控功能,可查看遠程實時數據,數據曲線顯示,保護參數在線設置等功能,并可遠程控制電源打開及關閉等功能,配有無線/有線控制模塊,可以通過監控軟件監視電源,并可以對設備進行斷電/啟動控制,配置4路輸入可以控制繼電器工作。 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
控制模塊Ⅰ
|
配置:
15、PLC:采用西門子S7-1200系列主機,CPU 1214C, 緊湊型 CPU,DC/DC/DC, 機載 I/O: 14 個 24V DC 數字輸入;10 個 24V DC 數字輸出; 2 AI 0-10V DC, 電源:直流 20.4-28.8V DC, 程序/數據存儲器100 KB;數字量擴展I/O 16 DI/16 DO,16DI/16DO, 16DI 24V DC,灌電流/拉電流, 16DO,繼電器 2A。 16、變頻器:采用西門子G120C變頻器,配備安全集成STO PROFINET 6DI,3DO,2AI,2AO,最大 1F-DI PTC/KTY接口 USB 和 SD/MMC 接口 防護等級 IP20,輕載功率:0.55KW,重載功率0.37KW。 17、伺服系統: 采用西門子V90系列伺服控制器及伺服電機,輸入電壓:200-240V 單相交流 -15%/+10% 5.0A/3.0A 45-66,可以實現內部定位塊功能,同時具有脈沖位置控制,速度控制,力矩控制模式。 18、觸摸屏:采用西門子KTP700系列觸摸屏,按鍵式/觸摸式操作,7"TFT顯示屏,65536 顏色,PROFINET接口。 19、步進驅動器模塊:兩相步進電機驅動器,可正定電流范圍1.0—4.2A,供電電壓DC18-48V,細分1-128,脈沖控制型。 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
控制模塊Ⅱ(可脫離實驗臺單獨使用)
|
配置:
20、采用3mm鋁合金長方體為主體結構,包含多組中間繼電器、指示燈、按鈕等模塊。 21、控制電路使用彈簧式端子 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
分揀任務模塊
|
配置:
22、功能:模擬生產線自動化控制,變頻器控制輸送電機實現調速功能,并通過光纖、光電、金屬、RFID等多種傳感器檢測,PLC控制伺服、步進、多種氣缸動作完成多種功能。 23、結構:模型底板由20mm厚鋁板加工氧化而成,裝有四個黑色鑄鋁拉手,方便搬運。底板上方有環形輸送帶、氣動機械手、搬運龍門架、分揀機構、變頻電機、伺服電機、步進電機、多種傳感器及氣缸等組成。 24、主要部件: 1.三相交流減速電機 1) 額壓:380V 2) 功率:25W 3) 減速比:1:50 2.伺服電機 1) 工作電壓:230V 3AC 2) PN = 0.1kW; 3) NN = 3000rpm 4) M0 = 0.32Nm; 5) MN = 0.32Nm 6) 軸高度 20mm 7) 增量編碼器TTL:2500 增量/轉 8) 防護等級:IP65 3.步進電機 1) 額定電壓:3V 2) 額定電流:2A 3) 步角距:1.8° 4) 電機長度:49mm 5) 保持轉矩:0.48N.m 6) 電機線數:4線 7) 步距精度:5% 8) 絕緣電阻:100MΩ Min 500VDC 9) 耐壓:500V AC 1minute 10) 徑向跳動:最大0.02mm(450g負載) 11) 軸向跳動:最大0.08mm(450g負載) 4.工業RFID讀寫器 1)可支持達至1.5W射頻功率; 2)感應距離可達20cm 3)外形長:82mm; 4)前端直徑:32mm; 5)調整距離外徑:35/38mm; 6) 線長:1500mm; |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
直流調速模塊
|
配置:
25、直流調速模塊采用測速發電機反饋電壓和給定電壓形成閉環調速系統,調速系統由給定電壓、轉速負反饋、放大電路、觸發產生電路及主電路組成。要求具有數字顯示系統及透明防護罩等。 26、直流調速PCB線路板采用插放式設計,方便學員取出。學員根據功能要求進行測量分析,完成故障診斷與排除。 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
電機組模塊
|
配置:
27、包含步進電機、伺服電機、交流電動機 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
電腦桌
|
配置:
28、功能:工業鋁型材框架結構,單工位,設有電腦主機位及鍵盤支架,用于放置編程電腦。 29、尺寸:不小于L600mm×W700mm×H780mm 30、桌身:桌體底裝有帶剎車萬向輪,方便移動和固定。 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
裝配桌(防靜電裝配平臺)
|
配置:
31、功能:由桌身、工具柜、臺面組成,用于電氣及機械結構的裝配平臺。 32、尺寸:不小于L1500mm×W700mm×H780mm 33、桌身:裝配桌預設電源插座擴展孔,依據用途可加裝電源插座。整個裝配桌可隨意拆裝,方便運輸安裝。 34、工具柜:采用冷軋鋼板折彎焊接而成,工具柜有多個抽屜,可儲藏工具,放置于裝配桌底部一側。 35、臺面:采用50mm厚高壓復合成型纖維板,表面覆蓋2mm綠色防靜電膠皮,四邊并以5mm ,PVC截面封邊,臺面具有耐磨、耐熱、耐污及易清潔等特點。具有耐沖擊、耐酸堿、吸震、防靜電的功能。 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
電氣自動控制電路裝調維修考核裝置主要考核內容
|
配置:
38、主要考核內容: (1)觸摸屏的工程創建、編輯與下載操作 (2)觸摸屏的離線模擬應用 (3)觸摸屏的動畫元件應用 (4)觸摸屏的數值、文本輸入顯示元件應用 (5)觸摸屏的系統綜合應用 (6)步進電機驅動器的接線與調試 (7)步進電機驅動器參數的設置 (8)步進電機驅動器與PLC的脈沖定位控制 (9)伺服電機驅動器的接線與調試 (10)伺服電機驅動器參數的設置 (11)伺服電機驅動器與PLC的脈沖定位控制 (12)伺服電機驅動器與PLC的通信定位控制 (13)PLC與RFID通信讀寫編程調試 (14)變頻器控制電機的接線與調試 (15)變頻器參數的設置 (16)變頻器控制環形傳送分揀任務模型多段速運行 (17)PLC與變頻器通信運行 (18)分揀任務模型接線與調試 (19)分揀任務模型運行控制程序設計 (20)PLC、觸摸屏、變頻器、伺服系統綜合應用實訓 (21)檢查雙閉環直流調速系統組成 雙閉環直流調速系統調試及分析 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
工具及儀表
|
配置:
39、配套設備 (1)專用螺絲刀:與彈簧端子配套使用 1把 (2)大兩用螺絲刀 6寸 1把 (3)小兩用螺絲刀1把 (4)棘輪式冷壓端子鉗 1把 (5)內六角 中長桿,9件套裝 1套 (6)扒皮鉗 6寸 1把 (7)尖嘴鉗 6寸 1把 (8)工具箱 10寸 1個 (9)萬用表 UT39A+ 1把 (10)安全帽 加厚型 1個 (11)放線器 5種導線 1套 (12)臺虎鉗 臺鉗口寬度應大于75mm(不可鉆眼安裝)1個 (13)小型空壓機 24L-750W 1套 (14)配套線材、氣管及連接配件,按實際需求提供 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
2
|
教學資源包
|
|
1、在線教育課程開放平臺(具有軟件著作權,配1個登錄帳號):
1)本系統是互通教學多元化管理平臺,將用戶傳統的各個平臺系統實施整合,集中互通管理,解決多平臺、多賬號難以管理、數據庫分散無法集中統計等問題。系統包含了:在線教務管理系統、在線課程資源管理平臺、在線習題庫平臺、在線考試考核平臺、線上視頻課程管理平臺及線上虛擬仿真教學管理平臺,真正意義的一站互通數據集中統計! 2)課程資源:多個微課視頻實拍采集教學視頻素材,后期影視包裝,片頭10秒左右,片尾5秒左右,視頻尺寸不低于1920*1080,視頻格式MP4、FLV等;多個虛擬仿真內容采用unity引擎開發,在pc端win系統上運行(win7、win8、win10,注不包含win xp)軟件。 3)為了教學的統一性要求在線教育平臺與實訓裝置是同一個生產商! 4)部分微課內容舉例:
2、仿真軟件
★(1)網絡版電工作業培訓教學軟件(安全用電)(網絡版、具有軟件著作權) 本產品依據中華人民共和國勞動和勞動安全行業標準(LD/T81.2-2006)《“維修電工”職業技能實訓和鑒定設備技術規范》與教育部有關專業教學大綱而設計研制,包含電工初步(電工基礎、電工儀表、導線連接、安全用具、安全標志)、基本操作(低壓電器、電機與變電器、照明電路、電子技術)、風險排除(滅火器類型、滅火器使用)、觸電急救(觸電方式、防護措施、接地與接零、心肺復蘇)4大模塊,15個實訓單元,72個實訓項目。 軟件以技能為核心,項目為引領,任務為驅動,職場環境為背景,操作步驟為主線,以學生交互訓練為主體,具有三維可視化、智能化、全交互的特點,集職業性、情境性、過程性、交互性和靈活性于一身,性價比極高。為職業教育與技能實訓、鑒定信息化、現代化提供了豐富的教學資源。 ★(2)三菱PLC與變頻器仿真教學軟件(網絡版,具有軟件著作權) 一、產品技術 軟件PLC產品依據中華人民共和國勞動和勞動安全行業標準(LD/T81.2-2006)《“維修電工”職業技能實訓和鑒定設備技術規范》與教育部有關專業教學大綱而設計研制,包括可編程控制器和變頻器在內的26個項目,每個項目又根據需要設有:實訓目的、實訓器件、器件布局、I/O分配、T型圖、電路連接、通電運行等多種模塊,基本涵蓋了國家維修電工中級、高級和技師鑒定考核對于可編程控制器和變頻器的應知應會全部要求。軟件以技能為核心,項目為引領,任務為驅動,職場環境為背景,操作步驟為主線,以學生交互訓練為主體,具有三維可視化、智能化、全交互的特點,集職業性、情境性、過程性、交互性和靈活性于一身,性價比極高。該軟件不僅可以作為實訓教學應用,其大量的原理動畫演示也可以作為助教型軟件素材應用于課堂教學環節。為電氣自動化、機電一體化等電工電子專業的技能實訓、鑒定信息化、現代化提供了豐富不可或缺的教學資源。 二、產品內容要求
(3)西門子PLC仿真實訓軟件(具有軟件著作權,網絡版) 軟件以西門子PLC S7-200系列型號為依據,對重點、難點PLC控制電路展開仿真實訓。通過3D Max建模,結合Flash編程技術,融合教學設計,每個實訓項目精心設計了實訓目的、實訓器件、器件布局、I/O分配、T型圖、電路連接、通電運行等訓練模塊,基本涵蓋了國家維修電工中級、高級和技師鑒定考核對于可編程控制器的應知應會全部要求。 本軟件在研制中力爭貫徹如下的設計思想:以就業為導向,以技能訓練為核心,體現職業性;以三維職場的構建與再現為訓練環境,體現情境性;以真實項目為引領、任務為驅動、工藝過程主線,體現過程性;以學生自主訓練為主,教師演示為輔,體現以學生為主的主體性;以職業生產活動為中心,強化技能養成,體現養成性。 本軟件主要以網絡形式發布,供學生在C/S架構的微機室使用,標準配置為30個終端,可供至少一個班的學生上機仿真實訓。單機版另配,主要供教師演示性教學以及實訓教師備課使用。 本軟件適用于機電一體化技術、電氣自動化技術、電力系統自動化技術、電氣技術應用、機械工程與自動化、機械設計制造及其自動化、自動化生產設備應用、機電設備安裝與維修等專業學生的實訓教學,也可作為維修電工、可編程控制器程序設計師、電梯安裝與維修工等職業培訓與仿真技能鑒定,是電工電子實訓中心、機電一體化技術、電氣自動化技術、電力系統自動化技術等專業仿真實訓室的主體虛擬仿真實訓軟件之一。
(4)工業自動化數字孿生仿真軟件(正版) 采用單片機技術,具備多路數字量輸入輸出、模擬量輸入輸出,有通訊接口與電腦相連,通過內置協議與上位機中虛擬仿真教學軟件實時通訊,實現數據采集和對外控制等操作。具有RS232通信接口或USB通信接口、24路開關量輸入接口及指示、24路開關量輸出接口及指示、4路模擬量輸入接口、4路模擬量輸出接口、系統協同傳感器模塊將動作信號反饋給上位機仿真軟件中的虛擬對象模型,虛擬對象模型給出反饋信號,PLC等智能控制器根據信號執行相應的輸出操作,以此反應整個系統執行動作過程。能在具有物理屬性的3D環境中進行虛擬設備的仿真調試。具有高度的人機交互性,通過虛擬對象進行各種與實際環境中相同的操作。與各PLC主機兼容。軟件通過自動、手動和PLC控制三種模式再現了以下虛擬工業場景,3D場景的PLC實驗項目: 1)三層電梯控制 2)自動售貨機 3)機械手 4)自動門 5)天塔之光 6)全自動洗衣機 7)自動成型機 8)紅綠燈 9)裝配流水線 10)四路搶答器 11)音樂噴泉 12)軋鋼機 13)郵件分揀 14)物料分揀 15)多級傳輸 16)八段碼顯示 17)多種液體混合 18)雙面銑床 19)電鍍槽 20)交流電機正反轉控制 21)小車運動 22)攪拌站 23)汽車燈光控制 24)汽車火花塞點火控制 25)加工中心控制 26)隧道監控 27)自動扶梯 28)CA6140普通車床PLC改造控制 29)X62W萬能銑床PLC改造控制 30)T68臥式鏜床PLC改造控制 31)M7120平面磨床PLC改造控制 32)Z3050搖臂鉆床PLC改造控制 33)電動葫蘆PLC改造控制 34)Z35搖臂鉆床PLC改造控制 35)M1432A萬能外圓磨床PLC改造控制 |
|
|
