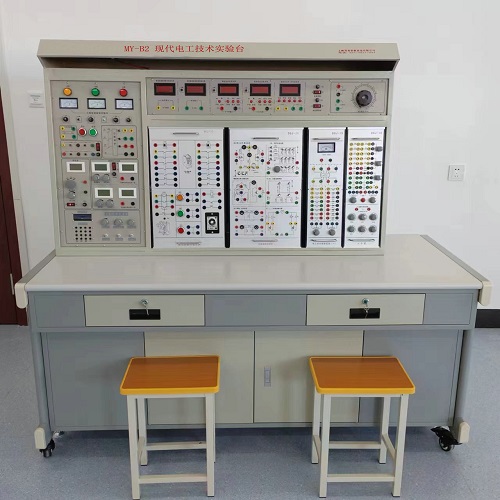

MYGX-1電工技術實驗臺


電工技術實驗臺-綜合了職業學院、中職學校“電路分析、電工基礎、電工學、電機控制、繼電接觸控制”及“電力拖動”等課程實驗大綱的要求而研制,特別適用于高等院,F(xiàn)有實驗設備的更新?lián)Q代,及中專、職校等新建或擴建實驗室,迅速開設實驗課提供了理想的實驗設備。

二、實驗臺特點:
1、綜合性強 綜合了目前國內各類學校電類基礎課程的全部實驗項目。
2、適應性強 實驗的深度與廣度可根據需要作靈活調整,普及與提高可根據教學的進程作有機地結合。裝置積木式結構,更換便捷,添加部件即可擴展功能或開發新實驗。
3、整套性強 從儀器儀表、專用電源到實驗連接專用導線等均配套齊全,儀器儀表的性能、精度、規格等均密切結合實驗的需要進行配套。
4、一致性強 實驗器件選擇合理、配套完整,使多組實驗結果有良好的同一性,便于教師組織和指導實驗教學。
5、直觀性強 本裝置采用整體與掛件相結合的結構形式,電源配置、儀表一目了然,各實驗掛件任務明確,操作、維護簡便。
6、智能程度高全室配備多媒體總控臺一臺,每臺實驗臺配置一套智能考核掛箱
三、實驗臺功能:
1、本裝置可提供實驗所需的交流電源、低壓直流電源、可調恒流源、函數信號發生器(含頻率計)、受控源、交直流測量儀表(電壓、電流、功率、功率因數)、各實驗掛箱及電機等。
2、能完成“電工基礎”、“電工學”中的疊加、戴維南、雙口網絡、諧振、選頻及一、二階電路等實驗。
3、能完成“電路分析”、“電工學”中的單相、三相、日光燈、變壓器、互感器及電度表等實驗。
4、能完成“電機控制”、“繼電接觸控制”及“電力拖動”等課程實驗。
四、技術性能:
1、輸入電源:三相四線(或三相五線)  380V±10% 50Hz
2、工作環境:溫度-10℃~+40℃ 相對濕度<85%(25℃) 海拔<4000m
3、外形尺寸:167×70×153cm
4、裝置容量:<1.5KVA
五、基本實驗項目:
1、基本電工儀表的使用與測量誤差的計算
2、減少儀表測量誤差的方法
3、線性與非線性電路元件伏安特性的測繪
4、電位、電壓的測定及電路電位圖的繪制
5、基爾霍夫定律驗證及故障判斷
6、疊加定理驗證及故障判斷
7、電壓源與電流源的等效變換
8、戴維南定理的驗證
9、諾頓定理驗證
10、雙口網絡測試
11、互易定理驗證
12、R、L、C元件阻抗特性的測試
13、RC串、并聯選頻網絡特性測試
14.R、L、C串聯諧振電路的研究
15、用三表法測量交流電路等效參數
16、正弦穩態交流電路相量的研究(日光燈功率因數提高實驗)
17、單相鐵心變壓器特性的測試
18、三相交流電路電壓、電流的測量
19、三相電路功率的測量
20、單相電度表的校驗
21、功率因數及相序的測量
六、實驗臺的配備:
裝置主要由電源儀器控制屏、實驗桌、實驗掛箱及三相鼠籠電機等組成。
 (一)MYDG-01電源儀器控制屏:
控制屏為鐵質雙層亞光密紋噴塑結構,鋁質面板。為實驗提供交流電源、直流電源、恒流源、受控源、數控信號源及各種測試儀表等。具體功能如下:
1、主控功能板:
1.1 三相0~450V及單相0~250V連續可調交流電源。配備一臺三相同軸聯動自耦調壓器,規格為1.5KVA/0~450V,克服了三只單相調壓器采用鏈條結構或齒輪結構組成的許多缺點?烧{(diào)交流電源輸出處設有過流保護技術,相間、線間過電流及直接短路均能自動保護,克服了調換保險絲帶來的麻煩。配有三只指針式交流電壓表,通過切換開關可分別指示三相電網電壓和三相調壓輸出電壓。
1.2 提供兩路低壓穩壓直流0.0~30V/1A連續可調電源,配有數字式電壓表指示輸出電壓,電壓穩定度≤0.3%,電流穩定度≤0.3%,設有短路軟截止保護和自動恢復功能。
1.3 提供一路0~500mA連續可調恒流源,分2mA、20mA、500mA三檔,負載穩定度≤5×10-4 ,額定變化率≤5×10-4 ,配有數字式直流毫安表指示輸出電流,具有輸出開路、短路保護功能。
1.4 設有照明220V/30W日光燈一盞,供實驗照明用;還設有220V/30W的日光燈燈管一支,將燈管的四個頭引出以供實驗用。
1.5 實驗管理器:具有設定實驗時間、定時報警、切斷電源等功能;還可以自動記錄與區分由于接線或操作錯誤所造成的漏電告警、儀表超量程告警等。
1.6 設有真有效值交流數字電壓表一只,測量范圍0~500V,量程自動判斷、自動切換,精度0.5級,三位半數顯。
2、功率輸出函數發生器:
1)采用直接數字頻率合成(DDS)產生高精度正弦波,方波和三角波。
2)大屏幕LCD顯示輸出頻率、波形、減值。
3)正弦波輸出幅度≥10V,輸出阻抗50Ω,失真度<1%(0.1HZ-- 1KHz)。
4)頻率范圍: 0.1HZ~3MHz, 采用數字鍵盤直接輸入數字設定頻率。
5)輸出幅度采用電位器調節,正弦波輸出具有20db,40db衰減。
6)方波占空比可調, 調節范圍:1%-99%調節;方波和三角波采用TTL電平輸出。
7)內外測頻功能:頻率計最高測量范圍0.1HZ -100MHz,自動換檔。
3、儀表、受控源功能板
3.1 智能交流數字電壓表:交流數字電壓表1只,采用新型高性能RMS真有效值轉換器,配以高速MPU單元設計而成,通過鍵控、數顯窗口實現人機對話功能控制模式。具有自動與手動量程,測量范圍:0-500V,頻率范圍:10Hz-20Hz。手動量程為:10V、100V、500V。測量精度為0.5級。具有數據存儲與查詢功能。
3.2 智能交流數字電流表:交流數字電流表1只,采用新型高性能RMS真有效值轉換器,配以高速MPU單元設計而成,通過鍵控、數顯窗口實現人機對話功能控制模式。具有自動與手動量程,測量范圍:0-5A,頻率范圍:10Hz-20Hz。手動量程為:100mA、1A、5A。測量精度為0.5級。具有數有數據存儲與查詢功能。
3.3 直流數顯電壓表一只,采用ICL公司高性能AD轉換器配以高速MPU單元設計而成,通過鍵控、數顯窗口實現人機對話功能控制模式。具有自動與手動量程,測量范圍:0-200V。手動量程為:2V、20V、200V。測量精度為0.5級。具有數據存儲與查詢功能。具有超量程報警、指示及切斷總電源等功能。
3.4 直流數顯毫安表一只,采用ICL公司高性能AD轉換器配以高速MPU單元設計而成,通過鍵控、數顯窗口實現人機對話功能控制模式。具有自動與手動量程,測量范圍:0-2000mA。手動量程為:20mA、200mA、2000mA。測量精度為0.5級。具有數據存儲與查詢功能。具有超量程報警、指示及切斷總電源等功能。
4、控制屏掛置掛件的具體方法:控制屏正面右邊設有一個74×48.5cm2 的大凹槽,能容納兩個大掛箱和一個小掛箱。凹槽上、下邊各設有六個螺柱,左右兩邊掛置大的掛箱,中間掛置小的掛箱。掛箱與控制屏采用螺母固定,易于裝卸和運輸。
(二)實驗桌:實驗桌為鐵質雙層亞光密紋噴塑結構,桌面為防火、防水、耐磨高密度板;左右設有兩個大抽屜(帶鎖),用于放置工具及資料。右邊設有放置示波器用的可拆卸擱板。
(三)實驗組件掛箱
1、03電路基礎實驗箱:
提供基爾霍夫定律(可設置三個典型故障點)、疊加原理(可設置三個典型故障點)、戴維南定理、諾頓定理、二端口網絡、互易定理、R、L、C串聯諧振電路(L用空心電感)、R、C串并聯選頻電路及一階、二階動態電路等實驗。各實驗器件齊全,實驗單元隔離分明,實驗線路完整清晰,驗證性實驗與設計性實驗相結合。
2、04交流電路實驗箱:
提供單相、三相負載電路、日光燈、變壓器、互感器及電度表等實驗。負載為三個完全獨立的燈組,可連接成Y或△兩種三相負載線路,每個燈組均設有三個并聯的白熾燈羅口燈座(每組設有三個開關控制三個負載并聯支路的通斷),可插60W以下的白熾燈九只,各燈組設有電流插座;日光燈實驗器件有30W整流器、電容器(1uF/500V、2.2uF/500V、4.7uF/500V)、啟輝器及短接按鈕;互感線圈一組,實驗時臨時掛上,兩個空心線圈L1 、L2 裝在滑動架上,可調節兩個線圈間的距離,并可將小線圈放到大線圈內,配有大、小鐵棒各一根及非導磁鋁棒一根;電度表一只,規格為220V、3/6A,實驗時臨時掛上,其電源線、負載線均已接在電度表接線架的接線柱上,實驗方便;鐵芯變壓器一只(50VA、36V/220V),原副邊均設有保險絲便于電流的測試,可進行變壓器原、副繞組同名端判斷及變壓器應用等實驗。
3、05元件箱
設有三組高壓電容(每組1uF/500V、2.2uF/500V 、4.7uF/500V高壓電容各一只),用以改變功率因數實驗;提供實驗所需的各種元件,如電阻、二極管、發光管、穩壓管、電位器及12V燈泡等,還提供十進制可調電阻箱,阻值為0~99999.9Ω/2W。
4、06單相智能功率、功率因數表
由24位專用DSP、16位高精度AD轉換器和高速MPU單元設計而成,通過鍵控、數顯窗口實現人機對話功能控制模式。軟件上采用RTOS設計思路,同時配有PC監控軟件來加強分析能力。能測量電路的功率、功率因數。功率測量精度為1.0級,功率因數測量范圍0.3-1.0,電壓電流量程為450V和5A,能自動判別負載性質(感性顯示“L”,容性顯示“C”,純電阻不顯示),并可存儲測量數據,供隨時查閱。
5、實驗連接線:
根據不同實驗項目的特點,配備兩種不同的實驗聯接線,強電部分采用高可靠護套結構手槍插連接線(不存在任何觸電的可能),里面采用無氧銅抽絲而成頭發絲般細的多股線,達到超軟目的,外包丁晴聚氯乙烯絕緣層,具有柔軟、耐壓高、強度大、防硬化、韌性好等優點,插頭采用實芯銅質件外套鈹輕銅彈片,接觸安全可靠;弱電部分采用彈性鈹輕銅裸露結構聯接線,兩種導線都只能配合相應內孔的插座,不能混插,大大提高了實驗的安全及合理性。
七、配置清單(每臺)

MYDG-01 電源儀器控制屏 1套
MYDG-02 實驗桌 1張
MYDG-03 電路基礎實驗掛件 1套
MYDG-04 交流電路實驗掛件 1套
MYDG-05 元件箱 1套
MYDG-06 單相智能功率、功率因數表 1只
  高可靠護套結構手槍插式實驗連接線及配件 1套
八、裝置的主要優點及安全保護體系:
1、三相四線制(或三相五線制)電源輸入,總電源由三相鑰匙開關控制,設有三相帶燈熔斷器作為斷相指示。
2、控制屏電源由接觸器通過起、停按鈕進行控制。
3、三相交流電源0~450V連續可調,單相交流電源0~250V連續可調,設有三相同軸聯動自耦調壓器(1.5KVA)一臺,可更好地滿足教學實驗要求。
4、屏上裝有電壓型漏電保護裝置,控制屏內或強電輸出若有漏電現象,即告警并切斷總電源,確保實驗進程安全。
5、屏上裝有一套電流型漏電保護器,控制屏若有漏電現象,漏電流超過一定值,即切斷電源。
6、屏上三相調壓器付邊設有一套過流保護裝置。調壓器輸出短路或所帶負載太大,電流超過設定值,系統即告警并切斷總電源。
7、測量儀表精度高,采用精密鏡面指針式、數字化、智能化及人機對話模式,符合現代測量儀表發展方向。
8、各種電源及各種儀表均有可靠的保護功能。
9、實驗連接線及插座采用不同的結構,使用安全、可靠、防觸電。
