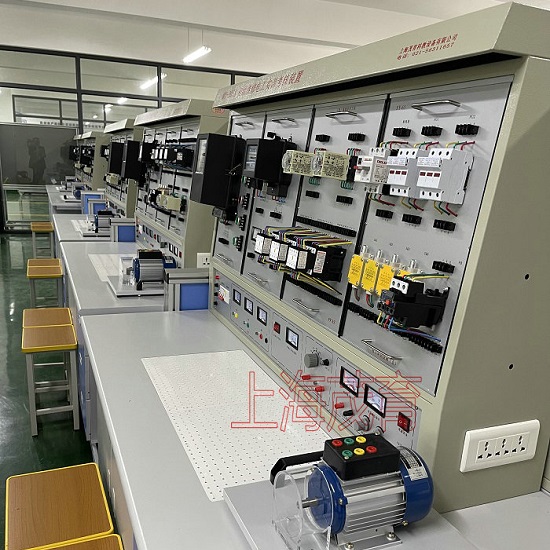

電工電子實訓臺數字式萬用表

產品介紹：

電工電子實訓臺數字式萬用表是目前常用的一種數字化儀表。它具有以下特點：數字顯示，讀取直觀、準確，可避免指針式萬用表的讀數誤差；分辨率高；測量速度快；輸入阻抗和集成度高；測試功能、保護電路齊全；功率損耗小；抗干擾能力強。下面以DT890A為例，進行介紹。

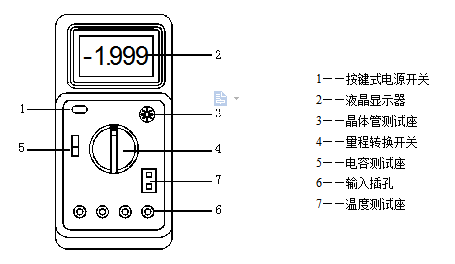

DT890A型萬用表面板示意圖如圖1-2所示。

圖1-2 DT890A型萬用表面板示意圖

（一）數字式萬用表使用方法
操作時首先將ON-OFF開關置于ON位置。檢查9V電池，如果電壓不足，需更換電池。
1、直流電壓（DCV）測量   將量程轉換開關置于DCV范圍，并選擇量程，其量程分為五檔：200mV、2V、20V、200V、1000V。測量時，將黑表筆插入COM插孔，紅表筆插入V/Ω插孔，測量時若顯示器上顯示“1”表示過量程，應重新選擇量程。
2、交流電壓（ACV）測量   將量程轉換開關置于ACV范圍，并選擇量程，其量程分為五檔：200mV、2V、20V、200V、700V。測量時，將黑表筆插入COM插孔，紅表筆插入V/Ω插孔，測量時不允許超過額定值，以免損壞內部電路。顯示值為交流電壓的有效值。
3、直流電流（DCA）測量   將量程轉換開關轉到DCA位置，并選擇量程，其量程分為四檔：2mA、20mA、200mA、20A。測量時，將黑表筆插入COM插孔，當測量最大值為200mV時，紅表筆插入mA插孔；當測量最大值為20A時，紅表筆插入A插孔。注意：測量電流時，應將萬用表串入被測電路。
4、交流電流（ACA）測量   將量程轉換開關轉到ACA位置，選擇量程，其量程分為四檔：2mA、20mA、200mA、20A。測量時，將測試表筆串入被測電路，黑表筆插入COM插孔，當測量最大值為200mA時，紅表筆插入mA插孔；當測量最大值為20A時，紅表筆插入A插孔。顯示值為交流電壓的有效值。
5、電阻測量電阻檔量程分為七檔：200Ω、2KΩ、20KΩ、200KΩ、2MΩ、20MΩ、
200MΩ。測量時，將量程轉換開關置于Ω量程，將黑表筆插入COM插孔，紅表筆插入
V/Ω插孔。注意：在電路中測量電阻時，應切斷電源。
6、電容測量電容檔量程分為五檔：2000pF、20nF、200nF、2μF、20μF。測量時，將量程轉換開關置于CAP處，將被測電容插入電容插座中，注意：不能利用表筆測量。測量容量較大的電容時，穩定讀數需要一定的時間。
7、二極管測試及帶蜂鳴器的連續性測試   測試二極管時，只需將量程轉換開關轉換到二極管的測試端，顯示器顯示二極管的正向壓降近似值。
8、晶體管h_FE的測試   將量程轉換開關置于h_FE量程，確定NPN或PNP，將E、B、C分別插入相應插孔。
9、音頻頻率測量   音頻頻率測量分為兩檔：2kHz、20kHz。測量時，將量程轉換開關置于kHz量程，黑表筆插入COM插孔，紅表筆插入V/Ω/ƒ插孔，將測試筆連接到頻率源上，直接在顯示器上讀取頻率值。
10、溫度測試   溫度測試分為三檔：-20～０℃、0～400℃、400～1000℃。測試時，將熱電偶傳感器的冷端插入溫度測試座中，熱電偶的工作端置于待測物上面或內部，可直接從顯示器上讀取溫度值。
（二）數字式萬用表使用注意事項
1、測量電流時應將表筆串接在被測電路中，測量電壓時應將表筆并接在被測電路中。
2、不能測量高于1000V的直流電壓和高于700V的交流電壓。
3、測量高電壓時要注意，避免觸電。
4、測量電流時，若顯示器顯示“1”，表示過量程，量程轉換開關應及時置于更高量程。
5、更換電池或保險管時，應檢查確信測試表筆已從電路中斷開，以避免電擊。
（三）實訓練習
1、將直流穩壓電源輸出電壓調至1V、3V、10V、15V、30V，用指針式萬用表、數字式萬用表分別進行測量，將測量結果記入表1-1中。
表1-1 直流電壓測量結果記錄表

輸出電壓 V	指針式萬用表測量		數字式萬用表測量
輸出電壓 V	量程	指示值	量程	指示值
1
3
10
15
30

2、分別用指針式萬用表、數字式萬用表測量阻值為5.1Ω、100Ω、1KΩ、8.2K、10KΩ、47KΩ的實際值，注意選擇量程，將測量結果記入表1-2中。
表1-2 電阻測量結果記錄表

電阻值	指針式萬用表測量		數字式萬用表測量
電阻值	檔位	指示值	檔位	指示值
5.1Ω
100Ω
1KΩ
8.2K
10KΩ
47KΩ
