智能型電工技能考核實訓臺,智能型電工技能考核實訓設備

一、產品概述：
智能型電工技能考核實訓臺是依據國家人力資源與社會保障部《技工院校結合課程教學改革試點工作方案》設計，圍繞典型工作任務確定課程目標，選擇課程內容，制定專業教學計劃，根據國家職業標準中相關內容，將機電工學結合中有關“電氣維修技術”、“電力拖動技術”及“PLC控制技術”通過工作任務的訓練有機結合在一起，貼近實際的企業工作內容與流程，將實訓車間與企業、實訓老師與企業職員、實訓內容與工作任務真正融合為一，達到工學結合教學目的。
該套設備采用國際慣用的萬能網孔板6邊桌設計，自由組合的新思路，學員可根據實訓項目的要求組合成相應的實訓電路，完成電力拖動線路、照明線路接線工藝的實訓，達到“教”、“培”、“考”目的，設備組合簡單使用方便布局科學整齊美觀，擴展升級容易。同時采用了彩色噴繪新工藝、鋼制噴塑新工藝等先進工藝。適用于職業院校、技工學校等用于電工基本技能的實訓考核。
二、技術參數：
1、工作電源：三相四線 AC380V±5% 50Hz
2、安全保護：漏電保護（動作電流≤30mA），過流保護，熔斷器保護
3、額定功率： 2KW
4、環境溫度： -10℃～40℃
5、相對濕度： ≤85%
6、工作臺尺寸：2500mm（直徑）×775mm（高）、桌面為內切六邊形；
7、電氣固定方式：內螺紋膠粒
三、實訓臺結構：

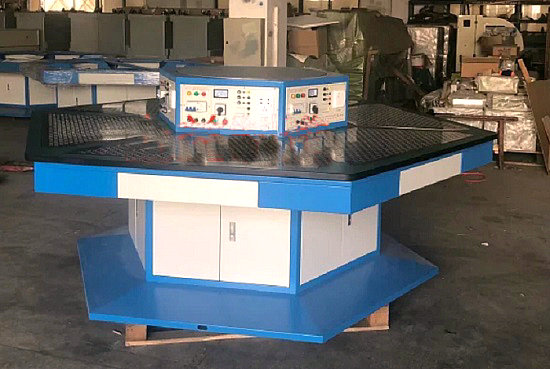

技能工作臺由六邊形工作臺、六邊形電源控制屏及典型工作任務組成，能容納6名學生在設備上進行操作。
六邊形工作臺：桌體采用§1.5mm厚的優質鞍鋼盒裝鋼板做骨架，經過機械加工成型，外表面噴涂彩色環氧聚塑，整機既堅固耐用，又美觀大方。工作臺分六邊六工位設計，每工位設置有抽屜及存儲柜，可放置工具、書本和配件材料。桌面為內切六邊形結構，采用25mm厚的實芯理化板，外表面貼防火板，經數控設備銑削加工成型，桌邊倒圓弧處理，每工位鑲嵌有T型網孔板，主體采用拉絲不銹鋼板加工成型，網孔應用德國的先進工藝，采用改進型蜂窩圓孔加工，配合專利的固定膠粒，整體設計規范、合理，使各類元器件在任何角度、任何方位都能輕松裝配、調整。網孔板可以通過電控進行升降調節。工作臺直徑為2500mm，高度按人體工程學要求設計，為755mm。
六邊形電源控制屏：電源控制屏采用六邊形結構，與工作臺相對應�？蚣懿捎�30 R的半圓形鋁型材經過專用連接件組裝，頂面與底面采用1.2mm厚的優質鋼板連接。六個作業面配置有實訓電源及主機控制系統，具有漏電保護、短路保護功能。電源控制屏頂面采用10mm厚的鋁框包邊，內置有直徑為770mm的多角度公共操作平臺，公共操作平臺能360°旋轉，能做60°定位，平臺頂板采用10mm厚的鋁板加工成型，能載重約80Kg的典型工作任務。電源包含六組三相五線制交流電源輸出，DC24V直流電源3組，6組網孔板升降調節按鈕。
四、實驗?zāi)康模?/strong>
1、三相異步電動機直接起動、停車的控制
2、接觸器聯鎖的三相交流異步電動機正、反轉控制電路
3、按鈕聯鎖的三相交流異步電動機正、反轉控制電路
4、按鈕、接觸器聯鎖的三相交流異步電動機正、反轉控制電路
5、三相交流異步電動機Y-△（手動切換）起動控制電路
6、三相交流異步電動機Y-△（時間繼電器切換）起動控制電路
7、定子繞組串聯電阻起動控制電路
8、三相交流異步電動機能耗制動控制電路
9、三相交流異步電動機降壓起動及反接制動控制電路
10、兩臺電動機的順序控制電路
11、電動機的往返行程控制電路
12、普通車床控制電路
13、電動葫蘆控制電路
14、三相交流異步電動機點動、連續轉動的控制電路
15、兩地控制電路
16、接觸器控制的雙速電動機調速控制電路
17、時間繼電器切換的雙速電動機調速控制電路
18、離心開關配合的反接制動控制
19、PLC控制的三相異步電動機正反轉控制
20、PLC控制的三相異步電動機Y-△啟動控制
21、PLC控制的三相異步電動機降壓?jiǎn)?dòng)控制
22、PLC控制的三相異步電動機能耗制動控制
五、配置清單：

序號 名稱型號及規格數量備注

1 六邊形工作臺 直徑2500mm 1臺

2 六邊形電源控制屏 1套

3 網孔板不銹鋼 6塊

4 三相異步電動機 180W/380V 1臺

5 三相異步電動機（帶離心開關） 180W/380V 1臺

6 三相異步雙速電動機 180W/380V 1臺

7 實訓凳鋼木方凳 6張

8 絕緣墊茂育配套 6張

9 實訓指導書茂育配套 6本

10 配套實訓套件 6套見附表1

附表1

序號 名稱型號及規格單位數量備注

1 交流接觸器 CJX2-1210 AC220V 只 5

2 輔助觸頭 F4-22 只 5

3 行程開關 YBLX-K1/311 只 4

4 熱繼電器含座 5A NR2-11.5 套 2

5 時間繼電器含座 JSZ3A-D 220V 套 1

6 保險座 RT14-20含3A保險 套 2

7 陶瓷保險座 RL1-15 含3A保險 套 3

8 透明中繼 DC24V 套 5

9 電阻 75Ω/75W 只 3

10 電阻 10Ω/25W 只 1

11 二極管 5408 只 4

12 接線端子 TD15 位若干

13 漏電開關 DZ47LE32 C16 3P+N 只 1

14 PLC主機 FX3U-48MR 臺 1

15 下載線 FX-3U主機用臺 1

16 按鈕 LA38-11BN 只 8 含底盒

17 指示燈 ND16-22 AC220V 只 6 含底盒

18 鋁導軌通用C45 米 1

19 線槽 30*30 米 8

20 套件螺釘配套套 100
