技術指標 | 說 明 | |||
裝置功能 |

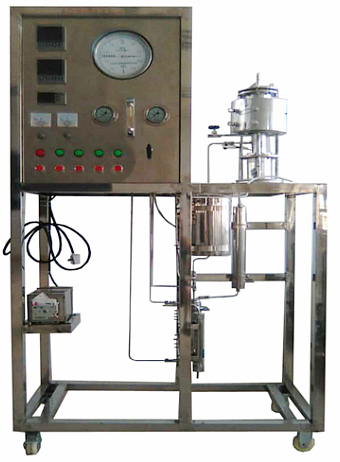

1、內循環無梯度反應實驗裝置適用于加氫、脫氫、裂化、合成等反應過程 2、乙醇脫水制乙烯反應動力學測定等。 |
|||
主要配置 | 反應器、溫控儀、微量進料泵、壓力表、不銹鋼管路、閥門、流量計、不銹鋼支架、不銹鋼控制屏等。 | |||
公用設施 |
水:裝置需冷卻水,自帶和自來水管相連的接口。 電:電壓AC220V,功率3.0KW,標準單相三線制。每個實驗室需配置1~2個接地點(安全地及信號地)。 實驗物料:乙醇 |
|||
技術參數 |
1、反應器采用304不銹鋼制造,催化劑裝量為5ml,床層內插Φ1mm熱電偶。反應管采用磁力密封,可調式攪拌電機,攪拌轉速0-300r/min。 2、反應器加熱爐:φ250×150mm,開啟式,加熱功率2KW,加熱形式:碳化硅爐管+金屬內襯,最高使用溫度,600℃。 3、反應器溫度由宇電AI智能儀表控制,氣路由穩壓閥、單向閥、流量計、壓力表等組成,反應后氣體用常壓六通閥取樣分析。 4、液體進料采用微量進料泵,液體經過預熱器加熱后,和氣體混合進入到反應器內。 5、最高使用溫度:600℃;使用壓力:0~0.2MPa;液體進料量:0.01-9.99ml/min。 6、最大進氣量:500ml/min或按用戶要求配置; 催化劑最大裝填量:5ml;可實現乙醇?xì)庀嗝撍埔蚁﹦?dòng)力學測定。 7、外形尺寸:1200×600×1800mm(長×寬×高),外形為可移動式設計,帶3寸雙剎車輪。 |
|||
測控組成 | 變量 | 檢測機構 | 顯示機構 | 執行機構 |
電機轉速 | 霍爾開關 | 轉數顯示儀 | 調速器 | |
氣體流量 | 轉子流量計 | 轉子流量計 | 手動調節 | |
乙醇加入量 | 蠕動泵 | 數字流量顯示儀 | 轉速調節 | |
預熱器加熱溫度 | K型熱電偶 | 數字溫度控制儀 | 固態調壓模塊 | |
反應器加熱溫度 | K型熱電偶 | 數字溫度控制儀 | 固態調壓模塊 | |
反應溫度 | K型熱電偶 | 數字溫度儀表 | 無 | |
(電腦自配) | ||||
測控組成 | 變量 | 檢測機構 | 顯示機構 | 執行機構 |
電機轉速 | 霍爾開關 | 轉數顯示儀 | 調速器 | |
氣體流量 | 質量流量計 | 數字流量顯示儀,精度:0.5%FS | 手動調節 | |
乙醇加入量 | 蠕動泵 | 數字流量顯示儀,精度:0.5%FS | 轉速調節 | |
預熱器加熱溫度 | K型熱電偶 | 數字溫度控制儀,精度:0.5%FS | 固態調壓模塊 | |
反應器加熱溫度 | K型熱電偶 | 數字溫度控制儀,精度:0.5%FS | 固態調壓模塊 | |
反應溫度 | K型熱電偶 | 數字溫度儀表,精度:0.5%FS | 無 | |
在線分析系統 | 用戶可選配在線六通閥氣體取樣系統及氣相色譜儀 | |||
軟件組成 | 模擬模塊:高達16位分辨率,內建RS485通訊模式;功能:溫度、流量等模擬量信號采集,配數據采集軟件一套,在線工業組態軟件一套 |
