| 技術指標 | 說 明 | |||

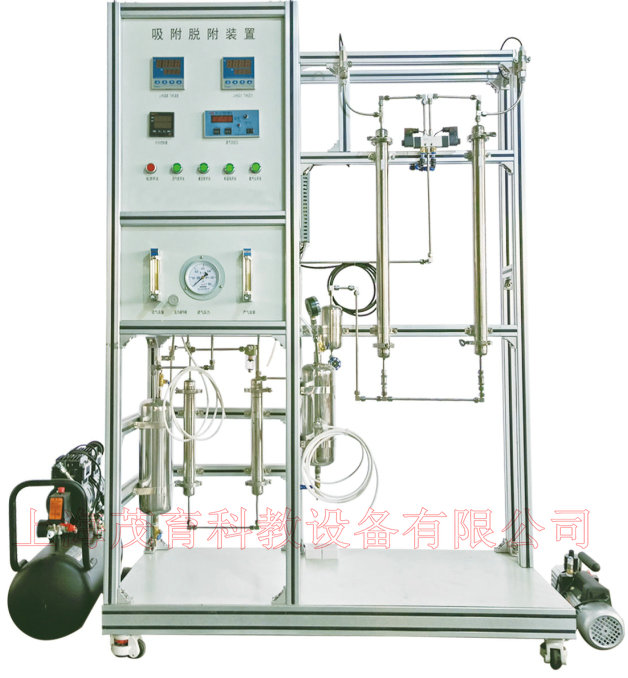

| 變壓吸附實驗設備-裝置功能 |
1、理解吸附理論、掌握所學理論知識，并與實踐相結合。 2、掌握吸附中變壓吸附的應用，了解變壓吸附設備，并學會設備的操作。 3、掌握變壓吸附中壓力的變化、閥門切換時間變化與吸附量的關系。 4、變壓吸附實訓設備了解和掌握分子篩變壓吸附提純氧氣，以及其它混合氣體分離提純的原理。 |
|||
| 主要配置 | 主要由吸附塔、吸附劑、干燥器、油水分離器、空壓機、真空泵、緩沖罐、壓力表、流量計、測氧儀、不銹鋼管路、閥門、中央處理器、觸摸屏、高品質鋁合金型材框架。 | |||
| 公用設施 |
電：電壓AC220V，功率1.0KW，標準單相三線制。每個實驗室需配置1～2個接地點（安全地及信號地）。 氣：空氣來自空壓機（自帶氣源）。 實驗物料：空氣。常壓操作，溫度：<50℃。 |
|||
| 技術參數 |
1、吸附塔：管徑Φ38mm，管長750mm，304不銹鋼材質，兩端快裝卡套連接方便填裝吸附劑。吸附塔入口段裝有氣體吸濕和干燥器。 2、無油靜音空壓機：功率550W，排氣量36L/min，額定排氣壓力0.8MPa。 3、真空泵：旋片式真空泵 抽速: ≥2L/s, 轉速: 2800r/min，功率: 370w。 4、氣體轉子流量計：16-160ml/h和25-250ml/h，根據產氣量選配。 5、吸附劑：PSA-5A型富氧分子篩，顆粒規格：0.4-0.8mm。 6、氧分析儀：防爆式氧氣濃度傳感器，量程0~100%，最小檢測量：0.01％，輸出信號4-20mA，DC24V供電。 7、工作壓力：-0.1-0.6MPa，溫度計：0-100℃。 8、塔體、管路、管件及閥門均為304不銹鋼。 9、中央處理器：執行速度0.64μs，內存容量16K，內建Ethernet支持Modbus TCP及Ethernet/IP通訊協議；功能：數據處理運算。 10、模擬量模塊：高達16位分辨率，總和精度±0.5%，內建RS485通訊模式。 11、溫度模塊：分辨率0.1℃，精度0.5%，內建RS485通訊模式。 12、采用一體機平板觸摸電腦，全程數字化觸摸屏控制操作。HMI：投射式觸控技術，5000萬次觸摸點，內存4G，功能：中央處理器數據顯示控制。實現壓力、溫度、含氧量，吸附時間的顯示， 以及閥門調節、吸附時間控制等操作，實現整個變壓吸附系統的全自動控制。 13、外形尺寸：1300×550×1800mm，外形為可移動式設計，帶剎車輪，高品質鋁合金型材框架，無焊接點，安裝拆卸方便，水平調節支撐型腳輪。 14、工程化標識：包含設備位號、管路流向箭頭及標識、閥門位號等工程化設備理念配套，使學生處于安全的實驗操作環境中，學會工程化管路標識認知，培養學生工程化理念。 15、配數據采集軟件一套，在線工業組態軟件一套。 |
|||
| 測控組成 | 變量 | 檢測機構 | 顯示機構 | 執行機構 |
| 氣體流量 | 轉子流量計 | 轉子流量計 | 手動調節 | |
| 吸附塔溫度 | 溫度傳感器 | 觸摸屏 | 無 | |
| 吸附壓力 | 壓力傳感器 | 觸摸屏 | 無 | |
| 氧濃度 | 氧濃度傳感器 | 觸摸屏 | 無 | |
| 吸附時間 | 時間控制器 | 觸摸屏 | 無 | |
