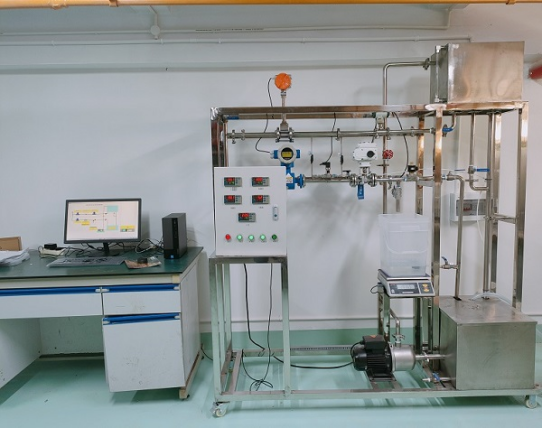

液體流量儀表標定實驗裝置,液體流量儀表標定實驗設備,液體流量儀


一、產品概述:
液體流量儀表標定實驗裝置是生產與科學試驗中的重要參數,不論是工業生產還是科學試驗都需要進行流量的測量,以核算過程或設備的生產能力及各部分流量所占的比例,以便對過程或設備作出評價。目前,測量流量的儀表大致可分為三類,即速度法、體積法和質量流量法。
雖然各種流量儀表在出廠前都進行了流量標定,建立了流量刻度標尺,但是在實驗室或生產上應用時,工作介質、壓強、溫度等操作條件往往和原來標定時的條件不同。為了精確地使用流量計,則需要在使用之前進行現場校準工作。
本裝置主要采用稱重法,對孔板流量計、電磁流量計、渦輪流量計、渦街流量計進行標定和校驗。采用高精度采集儀采集數據,經過串口傳輸給計算機使用;完成實時數據讀取,數據計算和數據存儲,歷史數據查詢以及實時曲線繪制,并實現流量計標定。

二、技術參數:
1、流量范圍:1~10m3/h
2、壓力:1.6MPa介質:水
3、儀表測量精度:0.5級
4、電源:440V 16A
5、輸出信號:4~20mA
6、渦街流量計,檢測介質溫度-20~250℃,精度等級:液體≤1%,測量范圍液體3~60m3/h,可正偏。
7、渦輪流量計,檢測介質溫度-20~120℃,精度等級:≤0.5%,測量范圍4~40 m3/h。
8、電磁流量計,檢測介質溫度-15~100℃,精度等級:≤0.5%,最大測量流量70 m3/h
9、板孔流量計,檢測介質溫度-15~250℃,精度等級:≤1%,公稱壓力2.5MPa.
10、功能齊全,使用方便,數據采集過程全部由計算機控制,達到數據顯示和繪圖同步進行
三、配置清單:

序號 名        稱 型     號   規   格 數量
一、水路系統
1 水泵 不銹鋼 1臺
2 截止閥 閘閥,排污閥,排氣閥,過濾器等 5只
3 管路 塑鋼管,接頭,不銹鋼管,法蘭,連接件 1套
4 高位水箱 不銹鋼 1只
5 水槽 不銹鋼 1只
6 機架結構 不銹鋼,自制 1套
二、電子稱重單元
1 電子秤 串口通訊,9903-15kg/9903-15kg 1臺
2 稱量筒 不銹鋼 1只
三、數據采集系統
1 數據采集單元 自制 1臺
2 數據傳輸電纜 RS232/485,支持MODBUS協議 1只
3 信號線 RVVP 2×0.75 1批
4 溫度傳感器 PT100 2只
四、測量控制單元
1 計算機 OptiPlex 380;  2009W 20英寸 HAS 寬屏顯示器 1套
2 有機玻璃板 具體外形尺寸見圖紙 1套
3 比例調節閥 φ20 1只
4 電磁閥 φ20 2只
5 電氣輔材 空氣開關,漏電保護器,電線,光電隔離模塊,線槽 1套
五、待校準流量計
1 孔板流量計 φ20 一體化孔板流量計 1套
2 渦街流量計 φ20 LUGB系列渦街流量計典型產品 1套
3 渦輪流量計 φ20 LW系列液體渦輪流量計 1套
4 電磁流量計 φ20 LD系列電磁流量計典型產品 1套
