電機及拖動技術實訓平臺

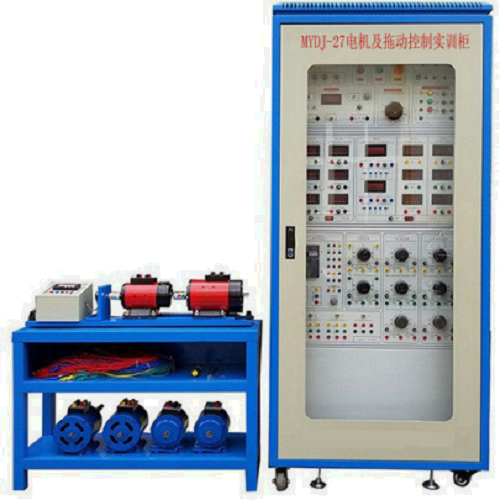

一、MYDJ-27 電機及拖動技術實訓設備-概述：
該設備是綜合了高等院校"電機學"、"電機與拖動"、"電機控制"、"交直流調速"等課程實驗大綱的要求。特別適用于高等院�，F(xiàn)有的電機拖動及控制，交直流調速實訓設備的更新改造，同時也為中等專業學校、職業技術學院等新建或擴建實驗室，迅速開設實驗課提供了理想的實驗設備，為教師或研究生開發新實驗或進行科學研究工作提供良好的實驗條件。

二、技術性能：
1、輸入電源：三相四線(或三相五線) ～380V±10% 50Hz
2、工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m
3、裝置容量：＜1.5KVA
4、重量：喲250Kg
5、外形尺寸：800×650×1850cm3
三、實驗內容：
(一) 直流電機實驗內容
1、直流電動機的認識（啟動，正反轉，調速與換向）
2、直流他勵電動機的空載試驗
3、直流他勵電動機的工作特性
4、直流并勵電動機的工作特性
5、直流他勵電動機固有機械特性
6、直流他勵電動機人為機械特性
7、直流他勵電動機能耗制動機械特性
8、直流他勵電動機倒拉反轉制動機械特性
9、直流他勵電動機電源反接制動機械特性
10、直流他勵電動機回饋制動機械特性
11、直流發電機實驗
12、直流并勵電機轉動慣量的測試
（二）異步電機實驗內容
13、三相鼠籠式異步電動機認識
14、三相鼠籠式異步電動機空載試驗
15、三相鼠籠式異步電動機堵轉試驗
16、三相鼠籠式異步電動機工作特性
17、三相異步電動機固有機械特性
18、三相異步電動機人為機械特性
19、三相異步電動機能耗制動機械特性
20.、三相異步電動機反接制動機械特性
21、三相異步電動機回饋制動機械特性
22、單相電容啟動異步電機實驗
23、三相雙速異步電機實驗
（三）微控制電機實驗內容
24、直流伺服電機實驗
25、旋轉編碼器實驗
(四) 交直流電機調速實驗
26、變頻器的認識
27、變頻器的參數設定與操作
28、變頻器的面板控制
29、變頻器的電位器控制
30、變頻器的多段速控制
31、三相異步電動機的變頻調速
32、直流電機的PWM調速實驗
四、裝置的基本配置:
1.DQ01實訓控制柜（設有玻璃門、直觀清晰）
(1) 可調交流電源（隔離變壓器輸出）
提供三相0～450V可調交流電源，同時可得到單相0～250V可調電源(配有一臺三相同軸聯動自耦調壓器（規格1.5KVA、0～450V），克服了三只單相調壓器采用鏈條結構或齒輪結構組成的許多缺點)。可調交流電源輸出處設有過流保護技術，相間、線間過電流及直接短路均能自動保護，克服了調換保險絲帶來的麻煩。配有三只指針式交流電壓表，通過切換開關指示三相電網電壓和三相調壓電壓。
(2) 高壓直流電源兩路
提供220V(0.5A)勵磁電源及0～250V(3A)連續可調穩壓電樞電源各一組，并設有直流數顯電壓表及切換開關。
(3)直流數字電壓、毫安、安培表(三只)
直流數字電壓表2只，測量范圍0-300V，測量精度為0.5級，三位半數顯。
直流數只毫安表2只，測量范圍：0-2000mA，測量精度為0.5級，三位半數顯，設有短路保護功能。
直流數字安培表2只，測量范圍0～5A，三位半數顯，精度為0.5級，設有短路保護功能。
(4)單/三相智能型功率、功率因數表
由24位專用DSP、16位高精度AD轉換器和高速M(fèi)PU單元設計爾成，通過鍵控、數顯窗口實現人機對話功能控制模式。軟件上采用RTOS設計思路，同時配有PC監控軟件來加強分析能力。能同時測量?jī)陕穯蜗喙β蔖1、P2，三相功率等于兩路功率之和（兩表法測量三相總功率）。功率測量精度為1.0級，功率因數測量范圍0.3-1.0，電壓電流量程為450V和5A，能自動判別負載性質（感性顯示"L"，容性顯示"C"，純電阻不顯示），并可存儲測量數據，供隨時查閱。
(5)三相可調電阻器(三組90Ω×2/1.3A瓷盤電阻)
(6)三相可調電阻器(三組900Ω×2/0.41A瓷盤電阻)
(7)可調電阻器、電容器
提供90Ω×2/1.3A及900Ω×2/0.41A瓷盤電阻各一組，35μF/450V電力電容1只。
(8)開關板
兩個三刀雙擲開關、一個雙刀雙擲開關組成。
(9)數/模交流電流表（三只）
由三只數字交流電流表組成，測量范圍0～5A，精度0.5級，三位數碼顯示。
(10)數/模交流電壓表（三只）
由三只數字交流電壓表組成。測量范圍0～450V，精度0.5級，三位數碼顯示。
(11)三菱變頻器
提供三菱FR-D720-0.4KW 一只，設有調速電位器，引出端子到面板。
2、DQ03-1固定電機導軌、光電編碼器測速系統及智能數顯轉速表
包括測速光電編碼器及固定電機的導軌等。導軌平整度好，無應力變形，加工精細，同心度好，互換性好，能保證電機與電機、電機與測功機之間連接的同心度不超過±5絲，電機運行噪聲小，實驗參數典型，能較好滿足實驗要求。測速系統采用光電編碼器測速系統，克服了用測速發電機測速線性度差，測量不準等缺點。
3、DQ09 直流（他）并勵電動機 （220V、1.1A、185W、1500r/min）
4、DQ10三相鼠籠式異步電動機（220V/△，轉速 1420 RPM，功率100W ,電流0.5A，絕緣等級E）
5、DQ11三相線繞式異步電動機（AC220V，接法 Y，轉速 1380 RPM，功率120W ,電流0.6A，絕緣等級E）
6、DQ19校正直流測功機（220V、2.2A、 355W、1500r/min）
即可作電動機又可作測功機，做電動機使用時，可作為發電機的原動機，也可用于拖動電動機完成四象限測試；作測功機使用時，由于電機經特殊設計，容量是被測電機的2～3倍，并經精密儀器校正，能很好的完成被測電機的加載輸出轉矩的測試。
7、DQ15單相電容起動異步電動機（AC220V，轉速 1400 RPM，功率90W ,電流1.45A，啟動電容35uF ，絕緣等級E）
8、DQ18三相雙速異步電動機（YY /△連接時額定電壓、額定電流、額定功率和額定轉速分別為220V（YY/△）、0.6/0.6A）
9、MY05 安全結構護套連接線（不存在任何觸電的可能），里面采用無氧銅抽絲而成頭發絲般細的多股線，達到超軟目的，外包丁晴聚氯乙烯絕緣層，具有柔軟、耐壓高、強度大、防硬化、韌性好等優點，插頭采用實芯銅質件外套鈹輕銅彈片，接觸優良。
