火災報警與消防控制綜合實訓室

火災報警與消防控制綜合實訓裝置-按照一般辦公樓宇的消防設施配置，消防系統可分為以下幾個系統
1、消防報警及聯動系統
2、水噴淋滅火系統
3、消火栓滅火系統
4、氣體滅火系統

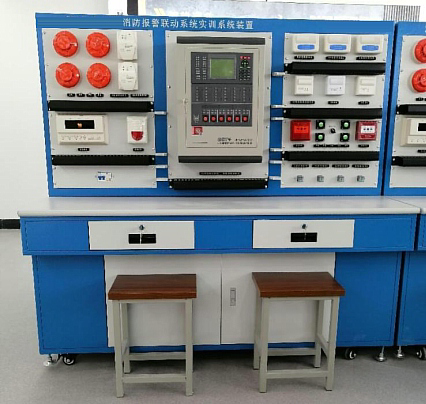

一、消防報警及消防聯動系統
消防報警聯動控制系統，包括：消防警報及應急消防廣播、非消防電源切斷、消防電梯迫降、消防卷簾門的關閉、消防排煙風機及相關排煙風口的開啟、消防正壓送風機及風口的開啟、應急照明及疏散指示標志開啟、氣體滅火系統、水噴霧（預作用）滅火系統、消火栓系統等。
消防報警系統，設置一套消防報警系統及聯動控制系統、在實訓現場實地安裝煙感、溫感探測器、紅外對射感煙探測器及手動報警按鈕。設置的控制模塊分別控制非消防電源切斷、電梯迫降、防排煙風機風閥的控制、消防廣播、防火門及防火卷簾的釋放關閉、水噴霧滅火系統的控制、氣體滅火系統的控制，應急照明的開啟。在實訓也可以設置綜合展示板,將火災報警系統及相關的聯動對象一一對應展示. 。

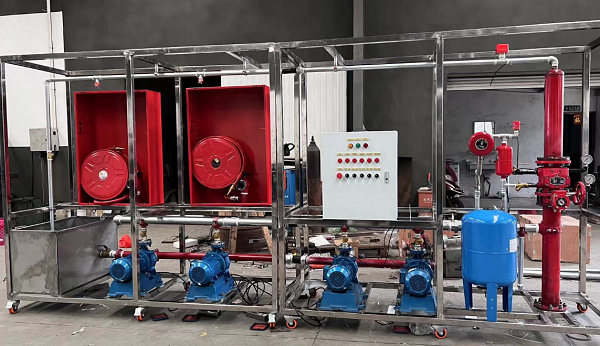

二、消防滅火系統實訓平臺

具有試驗性噴淋啟動功能，當自動控制系統出現故障時，可手動啟動噴淋泵，模擬高位水泵本身自帶控制器，可實現本地控制，（也可實現與消防報警聯動控制），模型框架和水箱等主要部件全部使用不銹鋼器件，保證不生銹、不易老化，噴淋泵和氣壓罐等關鍵設備分別采用國內知名品牌設備，穩定型強，濕式報警閥、水流指示器、壓力開關等設備全部通過國家強制性產品認證，消火栓系列穩壓裝置主要由小進口氣壓罐/國內隔膜式氣壓罐、消火栓水泵機組、全自動噴淋水泵機組、管閥附件及控制柜等配置，其中大功率消防給水設備由消火栓水泵機組構成一套消防栓噴淋系統、消火栓設備：由水槍、水帶、消火栓組成。單出口消火栓2個、 DN50。錦綸水帶：50mm，長度20m，承壓能力0.75MPa，水槍：16mm。，同時帶標準消防卷盤及20m消防軟管。給水管網，由引入管消防干管、消防立管以及相關閥門閥件組成。給水管網及相關的閥門附件均采用消防系統給水規范要求的材料，滿足消防給水系統規定的承壓能力；滅火控制系統采用電器手/自動控制方式,實現對煙感探測器、水流指示器、信號碟閥、壓力開關的狀態檢測，并在自動狀態下實現對報警輸出，聲光報警和啟動噴淋水泵。

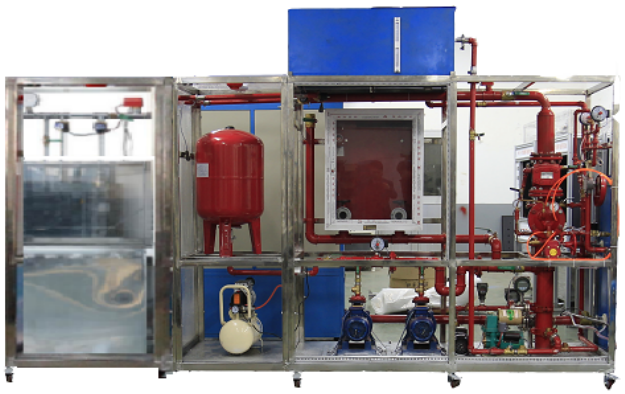

三、MYLY-51F預作用雨淋滅火系統實訓平臺
該實訓平臺有控制區，消防供水池、高位水泵保護區域、等主要配備有預作用報警裝置、消防氣壓罐、消防火栓箱、消防栓、消防帶、消防水泵、高位水泵、備用泵、氣壓泵、感煙探測器、感溫探測器、自動充氣裝置、水流指示器、信號碟閥、壓力開關的狀態檢測，設有全透明護區域、具有火災模擬演示等。
動作控制說明： 保護區域出現火警時，探測系統首發動作，打開預作用雨淋閥以及系統中用于排氣的電磁閥（出口接排氣閥），此時系統開始充水并排氣，從而轉變?yōu)闈袷较到y(tǒng)，如果火勢繼續發展，閉式噴頭開啟噴水，進行滅火（本系統采用火災模擬控制閥模擬火災）。

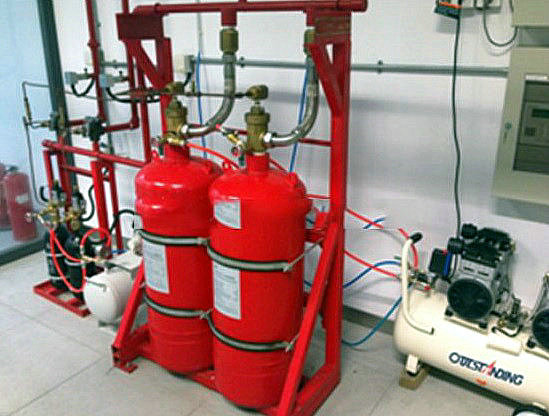

四、氣體滅火系統
氣體滅火系統在實訓間內設置小型滅火區域，在滅火區域內設置無管網滅火裝置，安裝緊急手動啟動/停止按鈕、聲光報警裝置、滅火指示燈。因為氣體滅火聯動控制方式有兩種集中和區域，因此在滅火區域內安裝二套報警探測器，一套與集中報警控制器聯動，另外一套與自帶的滅火控制盤相聯動。
