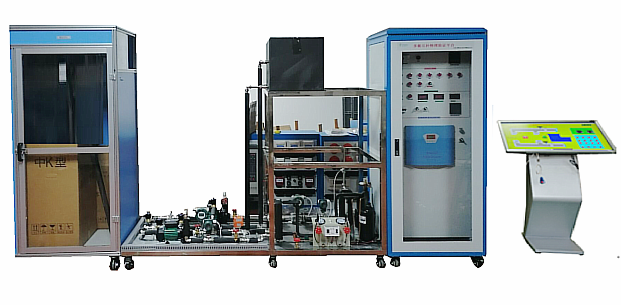

太陽能熱水與中央空氣調節系統平臺

一、MYCN-37 太陽能熱水與中央空氣調節系統平臺-概述
太陽能熱水與中央空氣調節系統實訓裝置是利用太陽能板發電來維持空調系統制冷采暖的中央空調類型。一般的中央空調,主要采用電能作為主要能源,在電能的驅動下保持壓縮機、風機的運轉,從而向室內持續輸送冷暖風。太陽能中央空調則充分利用太陽能,通過太陽能集熱板將太陽能有效收集并轉化為空調制冷采暖所需要的電能。在太陽能中央空調系統中,電能僅僅是輔助能源,消耗量低,因此太陽能中央空調十分節省電能。

二、技術參數
1、工作電源:三相五線制 AC 220V±10% 50Hz
2、安裝尺寸:長×寬×高200×700×220cm()
3、整機容量:最大供冷量:2.3kW;
4、最大輸入總功率:4.5kW;制冷額定功率:1.5kW;制熱額定功率:2.5kW
5、制冷劑:R22;
三、系統功能特點組成
太陽能與中央空氣調節系統裝置,是太陽能集熱器,將太陽能轉化為直流,經過儲能、變換,并網、并通逆變系統轉換成交流電能、帶動制冷系統工程中的壓縮機,然后在制冷工況過程中,把水箱溫度升高/降低,水箱中的冷熱水經水泵傳遞到室內,從而保證中央空調正常采暖/供冷。
在夏季,利用制冷機有效降低了水箱內的水溫。經過制冷機冷卻后的冷媒水被輸送到空調箱中,滿足室內制冷需要。
在冬季,利用制冷機有效升高了水箱內的水溫。經過制冷機冷卻后的熱媒水被輸送到空調箱中,滿足室內供暖需要。
*太陽能與中央空氣調節系統裝置是能源利用工程技術,它可以實現太陽發電、太陽能儲能、制冷熱泵、空氣調節、數據管理控制等五大主要系統組成。
1、太陽能發光伏板:
太陽能發電主要由太陽能光伏板、太陽能支架、配輸電系統組成,太陽板參數:1500W,電壓24V。
2、太陽能儲能
由太陽能儲能儲能電池、100A/2時與控制器、迸網逆變器1500W、
3、空調制冷與空調熱泵系統:
制冷系統由壓縮機、冷凝器:蒸發器、過濾器,膨脹閥、壓力表組成,熱泵是基于空調制冷基礎中,壓縮機高效工作過程中,利用制冷系統中換熱器的熱泵原理與介質之間的熱交換來完成,利用水的導熱性來實現熱泵過程。
4、空調調節、
空氣調節系統由風機盤管、冷暖水箱、水泵、流量計、空調該種室內換熱系統的制冷和供熱都是通過對空氣的降溫或升溫實現的。
*5、控制與數據系統
1)采用開放式鋼框架結構,各部件布局合理操作方便?刂葡到y(tǒng)由電控柜、10路溫度采集模塊、流量數據采集、電磁閥控制系統、空調組態監控軟件組成。
2)可實現太陽能發電數據量計算、電池儲能量、空調電參數、功率等功能
6、主機系統
整個由PC進行通信,從而控制整個空調的運行,也可通過網絡實現遠程控制?照{(diào)的運行參數由傳感器及變送器進行采集,并通過A/D模塊轉換后送入數據中,再由送到PC中進行實時顯示監控。
冷水機配置表
編號 名稱 單位 數量 說明
1 制冷熱泵系統 1
2 換熱器 2
3 實驗移動平臺 1
4 PT100溫度電阻 10 0.1級
6 太陽能板模塊 1 1000W
7 電池儲能模塊 1 100A
8 并網控制器模塊 1 1500W
9 渦輪流量計 2 4-20MA
10 數據采集控制模塊 1
11 水管組件 1
12 水泵 臺 2
13 風機盤管 2
五、實訓項目要求
1、空氣熱泵機組的原理與結構組成
2、熱泵機組的原理與結構組成
3、太陽能與中央空氣調節系統電氣自動控制原理
4、太陽能與中央空氣調節系統組夏季運行工況調試
5、太陽能與中央空氣調節系統組冬季運行工況調試
6、掌握太陽能與中央空氣調節系統組成方式
7、理解太陽發電系統組成
8、理解太陽儲能發電原理
9、太陽能并網模式相互轉換
