光伏發電系統集成教學演示設備

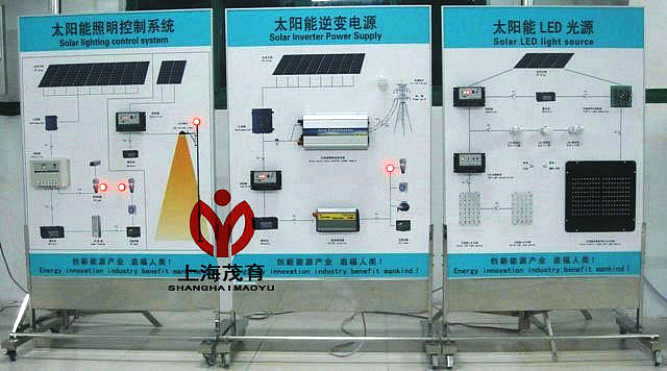

光伏發電系統集成教學演示設備-主要由A、B、C三塊主模板組成。A 太陽能照明控制系統演示模板、B 太陽能微網電源系統演示模板、C 太陽能LED光源系統演示模板。應用于大中院校及科研機構教學和實驗。

一、太陽能離網電站大功率照明單元系統集成：
1、太陽能離網LED路燈照明單元系統集成。
2、太陽能離網電站單元工作過程：太陽能電池方陣→匯流箱→通用充放電控制器→蓄電池→逆變控制器→交直流電器負載
3、太陽能離網路燈單元工作過程：太陽能電池子陣→多功能充放電控制器 →蓄電池組 →恒流模塊 →LED直流電器負載
二、太陽能微網系統控制變換過程演示：
1、太陽能微網電站大功率供電單元系統集成。
2、太陽能高壓并網電站單元工作過程：太陽能電池方陣→ 匯流箱 →同步逆變電源→公共高低壓電力網
3、太陽能低壓并網電站單元工作過程：太陽能電池方陣→ 匯流箱→通用充放電控制器→蓄電池組 →同步逆變電源 →公共低壓電力網
4、太陽能離網電站單元工作過程：太陽能電池方陣→匯流箱→通用充放電控制器 →蓄電池組 → 逆變電源 → 交流電器負載
三、太陽能LED光源系統變換過程演示：
1、太陽能LED光源單元系統集成。
2、太陽能交通信號燈單元工作過程：太陽能電池子陣→ 多功能充放電控制器→ 蓄電池組 → 信號燈單元控制器 → LED光源板
3、太陽能LED燈泡照明單元工作過程：太陽能電池子陣 → 通用充放電控制器 → 蓄電池組 → LED燈泡
4、太陽能LED燈板照明單元工作過程：太陽能電池子陣 → 多功能充放電控制器 → 蓄電池組→ 恒流模塊 → LED燈板1輸出＋LED燈板2輸出
四、演示系統運行技術條件（單相輸出）
3、1、供電單元
直流模塊
◆ AC/DC模塊功率：400W
◆ 光伏模塊輸出工作電壓：10.8～28VDC
◆ 光伏模塊控制工作電流：10～40A
◆ 模擬光源LED模塊功率：80W
交流電能
◆ AC輸入電壓：220V
◆ AC輸出功率：500W
3、2、放電控制
◆ 工作電壓：12VDC
◆ 放電功率：50～400W
◆ 放電方式：手動調制輸出功率
◆ 恒流模塊輸出功率30～60W
3、3、并網逆變模塊
◆ 直流輸入電壓：30.2VDC
◆ 輸入電流：65A
◆ 額定蔬出功率：1000W
◆ 輸出電壓：170V～260VAC
◆ 頻率范圍：45Hz～53Hz
◆ 工作效率：99%
◆ 功率因數：>0.99
◆ 波形失真率≤5%
◆ 工作環境：溫度-20℃～50℃
◆ 相對濕度：﹤90﹪（25℃）
3、4、離網逆變模塊
◆ 額定輸入電壓：10.8V～17V
◆ 額定輸出電壓220VAC±10%
◆ 輸出頻率：50HZ±1HZ
◆ 輸出波形；正弦波
◆ 額定輸出功率500W；
◆ 逆變效率：≥82%。
3、5、負載單元
◆ 交流線性電阻負載：3～15～120W
◆ 直流模擬負載：12V/28WLED路燈板
3、6、LED 顯示
◆ 太陽能控制器：充電、過壓、欠壓、過放、運行
◆ 蓄電池模擬電壓（高-中-低）
3、6、移動支架
◆ 不銹鋼支架：不銹鋼板料折彎加工焊接。
◆ 展示板：鋁合金框價和鋁塑板加工成型。
◆ 移動底盤：可跟據不同的展示要求進行系統組合。

---
