冷水制冷系統控制實驗裝置

一、概述:

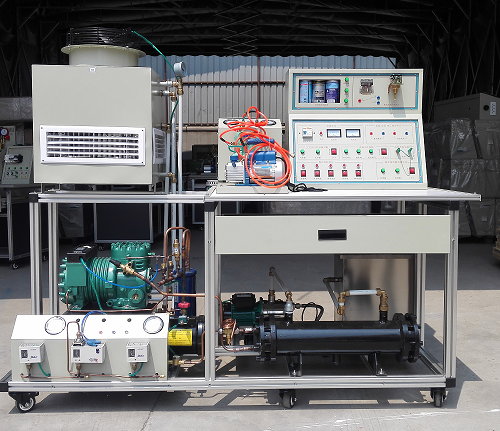

MYN-513C 冷水制冷系統控制實驗裝置-采用蒸汽壓縮式制冷循環系統，配備全封閉式制冷壓縮機、冷凝器、蒸發器等制冷系統真實部件，并設有智能溫度調節儀、流量計、壓力表、電壓表、電流表等測量儀表。不但能開設制冷電氣實訓，還能進行制冷循環基本原理的演示實訓。適用于職業院校制冷專業相關課程的教學實訓。

二、冷水制冷系統控制實驗裝置特點功能:
1、采用1匹制冷機組，真實的工業冷凝器和蒸發器換熱器，系統結構緊湊、布局合理，造型美觀大方
2、設有電壓型漏電保護、電流型漏電保護、過流保護、過載保護、接地保護，可對人身及設備進行有效保護
3、電路連接線采用手槍護套線，保證不漏電的情況下，有效的快捷方便學生在實驗過程中的連接，
4、實驗臺強電部分：壓縮機，冷卻風機、水泵、低壓力控制器、高壓控制器、風機盤管控制器、水流量保護器等各個單位元件的接線端子，都分別設有接線端子。
5、實驗臺弱電部分：渦輪流量計、智能控制器都分別設有接線端子。
6、所有強電負載都對應獨立的中間繼電器，利用中間繼電器去控制強電部分負載。
7、變頻壓縮機一個。采用交流變頻技術.
8、變頻控制板一套,包括變頻前置板，功率放大板。變頻板的壓縮機運行頻率能手動調節，調節范圍：30-110HZ.
9、設備配有一個透明的有機玻璃房間，可模擬室內機的開停機。
10、制冷量調節閥系統
1）、通過自動調節提高冷媒流量，可以有效降低壓縮機的排氣溫度，擴大壓縮機高效做功區。采用雙向電子控制系統，可實現雙向熱泵功能、冷庫控制，空用制冷機組，變頻機組、中央空調機組的的節能控制和流量自動調整。
2）、軟件控制，能在線控制系統的溫度，讀取機組在最佳溫度系統制冷冷媒的流量開度數，調整制冷機組的過熱度，過冷度。該文本顯示界面的左側，以文本的形式實時顯示當前機組的運行數據。在界面右側的上半部分，是對通訊信息的顯示，包括通訊角色及通訊端口的設定值以及對當前通訊狀態的顯示。在界面右側的下半部分"數據信息"中，顯示當前接收到哪種數據幀、接收到的數據幀的地址、等信息。具有上位機調節的線上和手動調節功能：
3）、系統特點/調試控制軟件：
A）、4路實時溫度顯示：控制器同時檢測系統的制冷多點溫度，來控制機組過冷/過熱度。
B）、閥的開度實時顯示：控制對象為最大500P開度設定�？勺孕兄评湎到y(tǒng)制冷劑流量設定最小開度。
C）、24路參數控制參數設置：控制器內所有與控制相關的溫度參數、時間參數、控制參數、等24個參數都可以調整，以適應制冷/熱泵/冷庫/水機等設備。
D）、自動調節：設備運行時有斷電記憶功能，保持當前值不變。確保制冷/熱泵/冷庫/水機等狀態下的閥門開度。
E)、6路用戶模擬環境數據入設定如下圖：在調試中通過軟件模擬設定，可模擬制冷主機組在各個溫度條件下，閥的開度狀態來積累大量數據，從而根據每一個制冷機組的特點來設定閥的標準開度值。具體參照24路參數設定
F)、多達8路設備運行監控：在線監控機組的壓縮機、膨脹閥、各點溫度、保護動作電路等運行狀態。
G)、過冷/熱度控制范圍：2-15攝氏度�？勺孕性O(shè)定制冷主機的過/冷、過熱度為設計提供數據。
H)、制冷劑：適應R134AR22R410A等其它冷媒。
4）手動設定
A）溫度和開度可顯示查詢/設置：控制器所有檢測到的溫度都可以被查詢開度也可以實時查詢顯示
B）調節功能：在機組開發和調試階段，可以通過控制器手動調節功能，取得有效的試驗數據。
C）數碼管顯示器在線顯示開度和溫度以及故障代碼。
D）數碼管顯示器在線顯示開度和溫度以及故障代碼
三、技術性能：
1、輸入電源：單相三線～220V±10% 50Hz
2、工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m
3、裝置容量：＜2.5kVA
4、制冷劑：R22
5、制冷量：2.3kW
6、重量：100kg
7、外形尺寸：170cm×80cm×142cm
8、制冷專用離心水泵額定功率：370W ，額定揚程：6m ，額定流量：1立方米/小時
9、模擬室內房：采用有機材料制成，內有風機盤管1個，溫度控制面板1只
10、采用數顯溫度表8，電阻作傳感器，測量范圍-50～150℃。切換，共測8度參數，分別為壓縮機吸氣口溫度、壓縮機排氣口溫度、冷凝器出口溫度、蒸發器進口溫度、冷凝器進水口溫度、冷凝器出水口溫度、蒸發器進水口溫度、發器出水口溫度.
11、真空壓力表2只（精度2.5級）：量程為-0.1～1.5MPa和-0.1～3.5MPa，分別實時測量制冷系統低壓側壓力和高壓側壓力
12、流量計2只（精度0.5級）：渦輪流量計，量程為16～160ml/min，分別測量冷凝器和蒸發器冷卻水流量.
13、控制儀表：高低壓壓力控制器1只：實時監測制冷系統低壓側壓力和高壓側壓力，當高壓高于設定值或低壓低于設定值時，控制器發出控制信號切斷壓縮機電源.
14、控制屏:.采用工業鋁型材框架和桌面，控制實驗臺采用雙層亞光密紋噴塑結構，造型新穎。最下層布置制冷系統，可直觀展示制冷系統結構；上層面設有電源控制及測量儀表功能板。底部裝有四個帶剎車的萬向輪，便于移動和固定。
15、制冷系統:1匹全封閉壓縮機、1P臥式冷凝器、視液鏡、干燥過濾器、手動節流閥、儲液器、干式蒸發器系統、電子膨脹閥、套膨脹閥控制系統、過濾器, 視鏡和手閥,雙壓力開關,手閥操作閥,流量計，保險絲，啟動和緊急按鈕,高壓和低壓表.
四、配置清單表：

序號	名稱	型號	單位	數量
1	實驗臺	17008001500MM	套	1
2	變頻壓縮機	0-75V	個	1
3	冷卻塔	3T	個	1
4	變頻模塊		套	1
5	膨脹閥控制系統	含上位機軟件	套	1
6	高壓表	3.5MP	個	1
7	低壓表	1.5MP	個	1
8	視液器	3/8	個	1
9	儲液器	1.5P/3/8	個	1
10	過濾器	3/8	個	1
11	手閥	3/8	個	2
12	壓力控制器		套	1
13	電子膨脹	2MM	個	1
14	加液閥	自動式	個	1
15	蒸發器		套	1
16	冷凝器	茂育	套	1
17	過冷器	茂育	套	1
18	D4連接線	1000mm	根	40
19	D5連接線	800mm	根	10
20	中間繼電器	24V	個	6
21	模擬室	有機玻璃	個	1
22	風機盤管	茂育	套	1
23	房間溫度控制器	茂育	套	1
24	水泵	離心式370W/220V	個	3

五、實訓項目:
1、冷水機級組運行實訓
2、學習冷水機組控制原理
3、冷水機組的電氣連接
4、電子膨脹閥的應用
5、電子膨脹閥的控制
6、電子膨脹閥開度設定
7、過冷、過熱與膨脹閥的對應關系
8、變頻壓縮機的應用
9、變頻壓縮機頻率和電子膨脹閥開度關系
10、認識制冷系統元件的功能
11、渦輪流量計的應用
12、風機盤管子的使用
