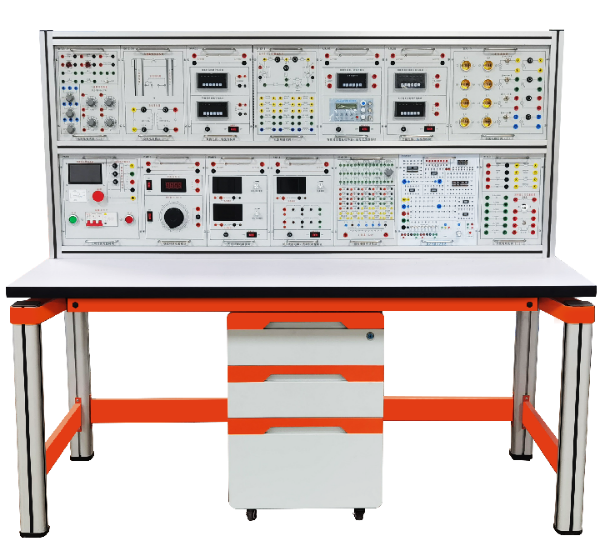

高性能電工電子實訓臺

一、MYDG-02C 高性能電工電子實訓臺-基本功能:
1、高性能電工電子實訓臺能完成高等院校電路分析、電工技術、電路原理、電子技術等多門課程的實驗教學。
2、平臺配套測量儀表精度高,采用數字化、智能化及人機對話模式,各種儀表均有可靠的保護功能。
3、平臺操作面板采用鋁制面板,面板厚度2mm,文字符號采用現代彩色噴描技術處理,面板標識清晰,鋁面板顏色和實驗臺顏色一致。
4、整體采用模塊化結構形式,電源和儀器儀表全部采用獨立掛箱式結構,各實驗模塊任務明確,方便學校根據自身的教學要求,選擇不同的實驗配置,易于后期擴展升級。實驗模塊之間的工作電源用短接導線連接,既接通各模塊電源,又使各模塊連成一體。
5、平臺裝有電壓型漏電保護裝置,若有漏電現象,即產生告警信號并切斷總電源,確保實驗進程安全;裝有一套電流型漏電保護器,若有漏電現象,當漏電流超過一定值時,即切斷電源;各種電源及各種儀表均有可靠的保護功能。實驗連接線及插座采用不同的結構,使用安全、可靠、防觸電。

二、技術性能:
1、輸入電源:三相四線(或三相五線)AC380V±10% 50Hz
2、裝置容量:<1.5kVA
3、外形尺寸:約1650mm×700mm×1540mm
三、實驗臺主要配置及功能:
實驗平臺由實驗桌、實驗臺架、存儲柜、實驗掛箱組件、配件等組成。具體參數如下:
序號 部件名稱 功能及技術參數 數量
1 實驗桌 1.桌子臺面板采用E1級三聚氰胺復面合成板,臺面厚度約25mm。
2.采用四個工業鋁型材立柱為支撐,立柱端部可安裝調節腳,方便高度調節,主體結構通過左、右各2個C字形鋁壓成型構件聯接,臺面高度約800mm,桌面板下設支撐框架,截面尺寸為30×30mm,承受力不少于300kg。
3.立柱采用工業鋁型材成型工藝,表面氧化處理,截面尺寸:70×70mm,四面帶槽,槽寬約8mm,端部配套塑料堵頭,槽內適用工業鋁型材通配螺母及配件。
4.C字形鋁壓成型構件為左、右對稱件,外形約160×166×70mm,采用壓鑄成型工藝,經機加工、拋丸、噴砂,表面橙色靜電噴涂工藝。
5、裝有鍵盤托與電腦主機位。
1套
2 實驗臺架 實驗臺架采用獨立框架式結構設計,框架由上中下左右五根工業鋁型材分割為上下兩個區域,所有型材表面滑,無凹槽,用于放置儀表、實驗模塊等。 1套
3 存儲柜 采用圓弧卷邊冷沖壓鈑金一體成型,封閉式結構,表面靜電噴涂,外形尺寸:約寬450x深550x高705(mm),總重量≥31kg;柜體四邊圓弧設計:R=30mm,柜體邊框總厚度≤2.5mm;配有承重型卡扣式三節軌,導軌承重量≥30kg,抽屜把手采用卡套式鈑金卷邊工藝,把手尺寸≥440x45x18mm,抽屜采用聯體鎖設計,底部配有4個1.5寸萬向帶剎車腳輪。 1套
4 三相交流電源 (1)提供線電壓380V交流電源、相電壓220V交流電源。交流電源輸出設有電源保護系統,相間、線間過電流及直接短路均能自動保護。提供三相漏電保護器作為整個實驗平臺的電源總開關。三相輸出通過停止和啟動按鈕控制。
(2)實驗室智慧用電安全控制系統
智能電源管理系統具有過溫、短路、過流、過壓、欠壓、失壓、功率限定7大保護功能;電源具有一鍵鎖定功能,處理故障時,防止漏電保護器合閘,造成觸電危險;電源具有故障鎖定功能,發生故障導致跳閘時,不能人為上電,只能通過遠程清除故障后,才能上電成功;能通過無線4G和有線以太網與手機APP和PC端云平臺通訊,沒有網絡的情況下,教室整套智能電源管理系統可離線獨立運行。
智能終端:智能電源管理系統以32位ARM為核心,采用4.3寸彩色觸摸屏為人機交互界面,實時監控設備運行情況,提供Zigbee、CAN等多種通信模式,具備語音播報功能。能實時監測三相電壓、電流、功率,功率因數、頻率、電能等參數,液晶觸摸屏監測數值。能監控實驗室電源的故障類型和故障次數;設備時間管理包含年月日時間的顯示;用戶通過刷卡方式請求開啟設備,PC端進行授權之后,設備可啟動使用,PC端可分時預約設備的啟動和停止。
1套
5 交流可調電源 提供0~250V連續可調交流電源一路(單相調壓器),數顯電壓變顯示輸出電壓值,輸出具有短路、過流保護等功能。提供交流電壓表一只,測量范圍0~500V,三位半顯示,能夠測量輸入交流電壓。 1套
6 直流可調電源 提供雙路直流程控電源:采用DAC加MOS管恒流輸出,每路輸出0-30V/2A,電壓穩定度≤0.3%,電流穩定度≤0.3%,有短路、過流自動保護功能,設有短路軟截止自動保護和自動恢復裝置。
2.8寸TFT液晶屏顯示輸出電壓、輸出電流、負載電壓和負載電流,并且具有恒流提醒功能。采用EC11旋鈕編碼器調節輸出電流和限位電流。
1套
7 低壓直流電源、智能直流恒流源 一路0-500mA/12V恒流源:采用DAC加MOS管恒流輸出,負載穩定度≤5×10-4 ,額定變化率≤5×10-4 。2.8寸TFT液晶屏顯示輸出電流值、限位電流和負載電流,且具有恒流提醒功能。采用EC11旋鈕編碼器調節輸出電流和限位電流。
低壓直流電源:±5V、±12V四路固定輸出,每路均具有短路、過流保護及自動恢復保護功能。
1套
8 智能交流電壓表、電流表 1)智能交流電壓表1只:測量范圍:0-1000V,設置1V/10V/100V/1000V四量程,六位數碼顯示測量值。儀表采用現代化技術,數碼中文顯示,具備智能化、數字化,上位機通訊功能,通過按鍵能夠?qū)x表進行設置操作,量程手動、自動切換模式、校準、調零、濾波級數設置、通信地址設置、超量程自動報警提示及保護等功能。硬件部分整體性強,集成度高,采用表貼工藝制作,工業塑料外殼,面板嵌入安裝,使用穩定,容易更換和升級維護。
2)智能交流電流表1只:測量范圍:0-5A, 設置10mA/500mA/5A三檔量程,六位數碼顯示測量值。儀表采用現代化技術,數碼中文顯示,具備智能化、數字化,上位機通訊功能,通過按鍵能夠?qū)x表進行設置操作,量程手動、自動切換模式、校準、調零、濾波級數設置、通信地址設置、超量程自動報警提示及保護等功能。硬件部分整體性強,集成度高,采用表貼工藝制作,工業塑料外殼,面板嵌入安裝,使用穩定,容易更換和升級維護。
1套
9 智能直流電壓表、電流表 1)智能直流電壓表1只:測量范圍:0-1000V,設置1V/10V/100V/1000V四檔量程,六位數碼顯示測量值。儀表采用現代化技術,數碼中文顯示,具備智能化、數字化,上位機通訊功能,通過按鍵能夠?qū)x表進行設置操作,量程手動、自動切換模式、校準、調零、濾波級數設置、通信地址設置、超量程自動報警提示及保護等功能。硬件部分整體性強,集成度高,采用表貼工藝制作,工業塑料外殼,面板嵌入安裝,使用穩定,容易更換和升級維護。
2)智能直流電流表1只:測量范圍:0-5A,設置10mA/500mA/5A三檔量程,六位數碼顯示測量值。儀表采用現代化技術,數碼中文顯示,具備智能化、數字化,上位機通訊功能,通過按鍵能夠?qū)x表進行設置操作,量程手動、自動切換模式、校準、調零、濾波級數設置、通信地址設置、超量程自動報警提示及保護等功能。硬件部分整體性強,集成度高,采用表貼工藝制作,工業塑料外殼,面板嵌入安裝,使用穩定,容易更換和升級維護。
1套
10 智能功率、功率因數表 功率測量精度0.5級,功率因數測量范圍0.3-1.0,電壓電流量程為450V和5A。六位數碼顯示有功功率、無功功率、總功率、功率因數、電壓、電流、負載類型,負載類型:L、R、C。儀表采用現代化技術,數碼中文顯示,具備智能化、數字化,上位機通訊功能,通過按鍵能夠?qū)x表進行設置操作,量程手動、自動切換模式、校準、調零、濾波級數設置、通信地址設置、超量程自動報警提示及保護等功能。硬件部分整體性強,集成度高,采用表貼工藝制作,工業塑料外殼,面板嵌入安裝,使用穩定,容易更換和升級維護。 1套
11 電路基礎模塊(一) 提供電阻、電感、電容、電路基礎實驗模塊和故障按鍵(3個)等,完成疊加定理、基爾霍夫定律、戴維南定理、諾頓定理、電壓源與電流源的等效變換、一階、二階電路過渡過程的研究、RLC串聯諧振電路的研究等實驗。 1套
12 電路基礎模塊(二) 提供各種功率電阻、燈泡(12V/0.1A)、穩壓管(2CW51)、二極管、電位器(1k/2W、10k/2W、100k各一只)、電阻箱(0~9Ω/2W、0~90Ω/2W、0~900Ω/2W、0~9000Ω/2W各一組)等。 1套
13 交流電路模塊(一) 提供鐵芯變壓器一只(50VA、36V/220V)、電流插座等,原、副邊均設有保險絲及電流插座,方便測試并能可靠保護防止變壓器損壞。 1套
14 交流電路模塊(二) 提供0.22uF/500V、0.47uF/500V、1uF/500V(三只)、2.2uF/500V、4.7uF/500V高壓電容、鎮流器、啟輝器、日光燈等,高壓電容可通過鈕子開關控制,完成日光燈電路連接和功率因數提高實驗。 1套
15 交流電路模塊(三) 提供四組負載和四組獨立的電流插座。每組負載由兩個獨立的白熾燈螺口燈座組成(每組設有一個開關與一個電流插座)。可插60W以下的白熾燈八只。能夠完成三相交流電路實驗。 1套
16 實驗導線 根據不同實驗項目的特點,配備不同規格的實驗連接線;強電和弱電導線均采用高可靠護套結構手槍插連接線(不存在任何觸電的可能);兩種導線都只能配合相應內孔的插座,不能混插。 1套
17 實驗配件 提供與實驗設備相匹配的實驗指導書、配件等。 1套
20 配套教學資源   共1套
四、完成的實驗項目:
1、基本電工儀表的使用與測量誤差的計算
2、減小儀表測量誤差的方法
3、歐姆定律
4、疊加原理驗證及其故障判斷
5、基爾霍夫電壓和電流定律驗證及其故障判斷
6、戴維南定理驗證及其故障判斷
7、諾頓定理驗證及其故障判斷
8、電壓源外特性的測定
9、直流電阻電路故障的檢查
10、二端口網絡
11、互易定理
12、電容的充放電
13、最大功率傳輸條件測定
14、電位電壓的測定及電路電位圖的繪制
15、已知和未知線性與非線性電路元件伏安特性的測繪
16、一階電路過渡過程的研究
17、二階電路過渡過程的研究
18、RLC串聯諧振電路的研究
19、功率因數提高
20、功率因數及相序的測量
21、用三表法測量交流電路等效參數
22、三相交流電路電壓的測量
23、三相交流電路電流的測量
24、三相電路功率的測量
25、單相變壓器參數測定及繞組極性判別
