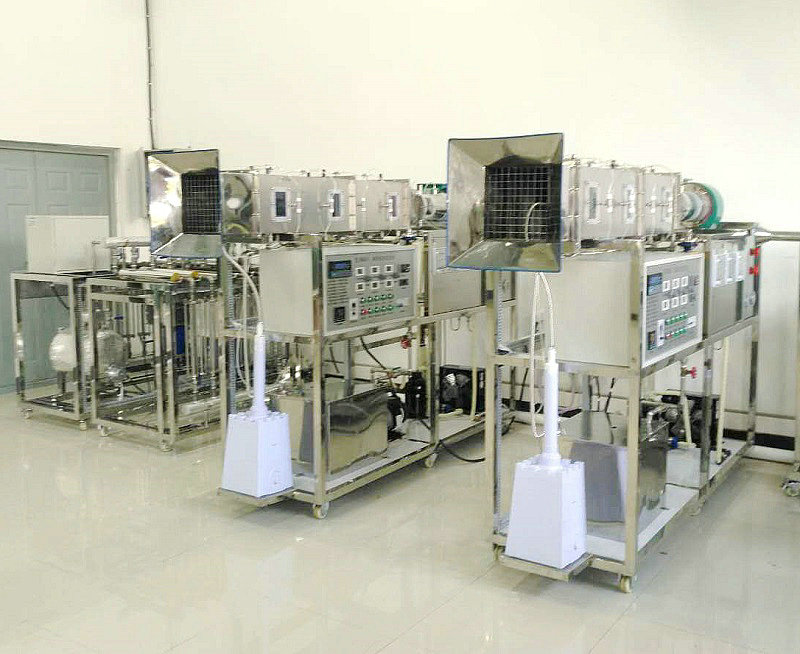

空調制冷換熱綜合實訓平臺

MYR-18C 空調制冷換熱綜合實訓平臺-介紹：

一、主要用途：
本裝置集循環空調、直流空調、制冷壓縮機性能、制冷熱泵于一體，可進行空氣的加熱、加濕、冷卻、干燥，蒸發器、冷凝器進行換相，并可測出各點溫度、壓力、風量及功率，計算出制冷量、功率、制冷系數、進行熱平衡計算。
二、技術指標
1、★測出來的空氣相對濕度與濕度表測出來的誤差在10%以內；
2、電流表：量程：AC10A/20A，工作電源：220V，輸入方式：隔離，測量精度0.5%；
3、電壓表：量程：AC500V，供電：220V，輸入方式：隔離，測量精度0.5%；
4、溫控儀：K型，輸出：繼電器，量程：0～999℃，精確度等級：0.5工作電壓：180V-240V，50HZ，工作環境：0-50℃，35-85%；
5、風道加熱調節：2W，470KΩ，固態調壓器：AC-12:10A，380VAC，470KΩ-560KΩ/2W，翅片加熱管1000W；
6、變頻器：380VAC，1.5KW；
7、加熱水箱：1500W/組，3組；
8、水流量玻璃轉子流量計：0-400L/H；
9、銅閥，不銹鋼截止閥，TEA700紅油斜管微壓計；
10、干濕球溫度計：K型熱電偶；
11、PT100測量低溫的溫度傳感器；
12、畢托管：系數0.998；
13、風機：離心風機，1.1KW；
14、罐式換熱器：1P，四通閥，1P壓縮機，儲液罐，膨脹閥，干燥過濾器；
15、最低蒸發溫度：-20℃；
16、選用環保制冷劑R134a；
17、壓縮機進、出口、冷凝器出口、節流閥或膨脹閥后四個被測點位的溫度測定，數顯精密溫度儀表范圍-40℃~150℃，分辨率0.05℃；
18、精密壓力表殼外徑150mm，測量范圍0~2.5MPa，精度等級0.4級，標尺分格數125，最小分格值0.02MPa，允差值（±）0.01；
19、裝置外形尺寸：1800×700×1500mm。
三、產品附件組成：
1、16路巡檢儀
2、K型熱電偶
3、測試風洞；
4、引風機
5、調節風門
6、制冷壓縮機
7、板式換熱器
8、儲液罐
9、U型管
10、轉子流量計
11、斜管微壓計
12、膨脹閥
13、干燥過濾器
14、高低壓控制器
18、干加熱器
16、壓力表
17、超聲波加溫器
18、水泵
19、水箱
20、數顯表
21、膨脹閥；
22、不銹鋼框架（萬向輪及禁錮腳）。
