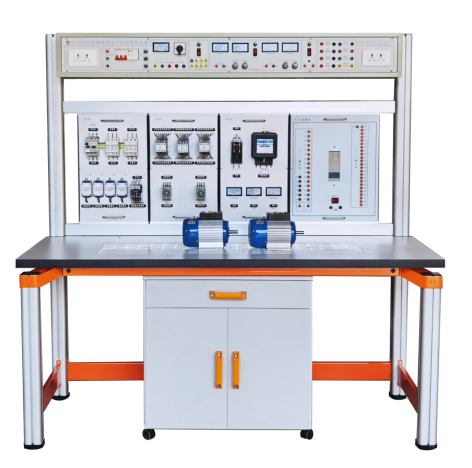

MY-305C 高級維修電工實訓設備- 采用模塊化設計,根據不同的實訓考核內容配置相應的實訓模塊,實訓方便、布局合理、易于擴展升級,實訓內容涵蓋電工儀表、電工接線工藝、電子電路、電工照明配電、電力拖動、單片機、PLC綜合訓練、變頻調速、觸電急救、安全消防等,符合中、高級電工國家職業標準教、培、考的要求,適應各職業學校、技工學校、中專學校、勞動培訓及技能鑒定機構等單位的教學技能培訓及技能鑒定。
二、技術性能:
1、輸入電壓:三相四線制380V±10% 50Hz
2、工作環境:環境溫度范圍為-5~+40℃
3、裝置容量:<1KVA
4、安全保護:漏電動作電流≤30mA 過流保護、熔斷器保護
5、外形尺寸:1600mm×700mm×1450mm
三、功能:該設備由實訓屏、實訓掛箱、實訓器材、實訓桌等到組成。
(一)實訓屏:實訓屏為鐵質雙層亞光密紋噴塑結構,鋁合金面板,為實訓掛箱提供交流電源、直流穩壓穩流電源,具體功能如下:
1、外部電源輸入指示燈亮(提醒操作者外部電源已與實訓臺接通)。
2、推上三相漏電開關,三相電源向?qū)嵱枓煜涞裙╇,三?50V電壓表指示輸出線電壓。
3、低壓交流電源:輸出3V、6V、9V、12V、15V、18V、24V低壓交流電源。
4、提供~220V插座2只,為外部設備提供工作電源。
5、直流穩壓穩流電源:電壓0-30V連續可調,內置式繼電器自動換檔,多圈電位器連續調節,輸出電流2A,具有預設式限流保護功能。
6、固定低壓直流電源:+5V、±12V有過載保護
7、恒流源:4mA-20mA連續可調一路
(二)實訓掛箱及器材配備:
1、SY-61維修電工掛箱(一)
2、SY-62維修電工掛箱(二)
3、SY-63維修電工掛箱(三)
4、SY-64維修電工掛箱(四)
5、SY-65維修電工掛箱(五)
6、PLC可編程控制器實訓組件:提供三菱FX1N-40mR-001型主機及配套轉換接口,SC-09編程電纜。
7、工控組態軟件一套:打開軟件編程環境,任何實訓都可以編輯出形象直觀動感強、數字效果好的組態棒圖,并進行實訓動態跟蹤教學。
8、PLC仿真實訓軟件一套:
(1)通過PLASH虛擬環境實時顯示PLC的運行狀態
(2)可以實現PLC虛擬接線,并對接線進行錯誤檢查
(3)PLC編程訓練、PLC程序編寫測試等功能
(4)實現PLC運行模擬,對錯誤程序進行檢查
9、變頻器實訓掛箱:配置三菱FR-D720S 0.4KW變頻器,帶有RS485通訊接口及BOP操作面板。
10、單片機實訓掛箱:配備51/96/8088/8086等CPU單片機、微機全部軟硬件。
11、九孔萬能實中板:2塊
12、電阻、電位器、電容、二極管、三極管、可控硅等器材一批。
13、電機導軌及光碼盤測速系統: 含光碼盤測速系統(配有進口光電編碼器)一套、不銹鋼導軌一幅。
14、三相鼠籠異步電動機:120W.Y接法.220V.1臺
15、三相鼠籠異步電動機:180W. Y/△.380V.1臺
(三)實訓桌:鋁木結構,桌面為防火、防水、耐磨高密度板,造型美觀大方,堅固耐用。
四、實驗項目:
(一)電拖部分: |
5.帶電能表的兩地控制 |
(二)PLC綜合實訓: |
4.PLC控制臺三相異步電動機Y/△啟動控制 |
(三)基于變頻器的電機拖動與控制實訓 |
5.控制電機正反轉運動控制 |
(四)PLC、變頻器的電機的拖動控制實訓 |
|
(五)單片機技能實訓:A、MCS-51單片機實訓軟件部分 |
|
1. 清零程序 |
8. 多分支程序 |
硬件部分: |
|
1. P1口亮燈實驗 |
12. 繼電器控制 |
B、8088/8086系列微機實訓:軟件部分 |
|
1.清零程序 |
7.32位二進制乘法 |
硬件部分 |
8.8259中斷控制器實驗 |
C、MCS-96單片機實訓:軟件部分 |
11.80C196外部中斷實驗 |
硬件部分 |
10.D/A輸出方波 |
(六)室內照明配電 |
4.單相電度表直接接線電路 |
(七)電子技術綜合訓練 |
5.電子門鈴電路 |
生產基地:上海松江葉榭工業園
業務電話:021-56311657 , 56411696 , 業務傳真:021-56411696 公司郵箱:shanghaimaoyu@126.com 教學設備廠 滬公網安備 31010702001294 號 滬ICP備13020377號-1 |
