地源熱泵中央空調實訓平臺

一、MYCN-19 地源熱泵中央空調實訓平臺是一種領先的空調技術，它可以實現水源熱泵系統的諸多優點，并且還能節省相當可觀的運行費用。地源熱泵系統解決了水源熱泵系統的地下水回灌問題杜絕了地下水資源對熱泵機組使用的影響和地下水被污染的可能性。系統占地空間小，并且系統的安裝和使用不會改變建筑的外觀和結構。地源熱泵系統是通過導熱介質溶液在埋入地下的循環系統中流動，實現與大地之間的熱交換。系統是一個密閉的閉路循環系統，他是一項可持續發展的建筑節能新技術。

二、系統：
1、工程化概念強——實訓裝置的整套控制系統大部分采用工業現場實際應用的部件。
2、技術先進——控制系統部分應用了代表當今中央空調控制系統技術潮流的PLC控制技術，它充分考慮了系統的可擴展性和與樓宇其他子系統的兼容性。
3、開放性好——整套實訓裝置采用透明化、開放式設計，實訓者能夠直觀清晰地了解整個裝置的工作過程，系統控制部分源代碼完全開放，實訓者可自行添加或修改，進行創新性、設計性實訓。
三、功能：
地源熱泵系統是利用地下巖土中熱量的閉路循環系統，它通過循環液體在封閉地下埋管中的流動，實現系統與大地之間的換熱。
1、在冬季制熱過程，流體從地下吸取熱量，再通過熱泵系統把熱量帶到室內。
2、夏季制冷時系統運行；即把室內熱量帶到地下巖土中。因此，地耦管地源熱泵系統保持了地下水水源熱泵利用大地作為冷熱源的優點，同時又不需要抽取地下水作為傳熱的介質，地耦管地源熱泵系統從根本上解決了地下水水源熱泵的種種弊端，
3、生活用水：地源熱泵系統無論在冬季夏季為家庭提供生活用水，、
四、技術參數：
1、工作電源：三相五線制 AC 380V±10% 50Hz
2、安裝尺寸：長×寬×高400×100×250cm
3、整機容量≤0.04 最大供冷量：7.5kW；最大輸入總功率：6.5kW；制冷額定功率：3.8kW；最大堵轉電流：50A；制熱額定功率：2.0kW 額定輸入電流：7A；循環風量：700m3/h；制冷劑：R22；漏電動作電流：≤30mA；安全保護措施：具有過壓、過流、過載、漏電、接地四種保護措施，符合國家相關標準。
五、系統組成：

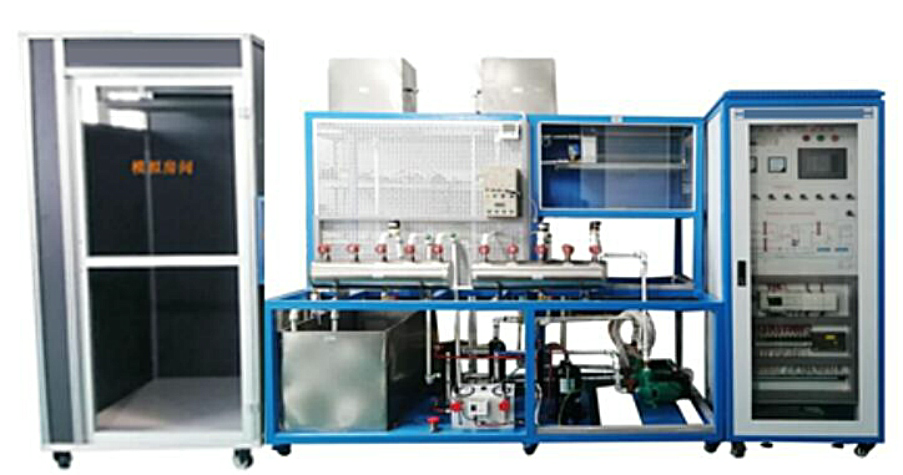

設備整體與實際地源熱泵中央空調系統結構相同，采用開放式鋼框架結構，各部件布局合理操作方便。控制系統由電控柜、可編程控制器、壓力采集模塊、溫度采集模塊、數據采集點、PLC編程軟件、中央空調組態監控軟件組成。
（1）制冷機組
由壓縮機、螺旋式冷凝器、螺旋式蒸發器、儲液罐、熱力膨脹閥、視液鏡、干燥過濾器等組成，管路中還設有控制閥等實訓所必需的部件，管路中視液鏡可觀察制冷劑狀態等設備組成。制冷機組主要完成制冷工作，制冷劑為R22。
（2）模擬地水源水系統
由不銹鋼水箱、1臺冷卻水泵組成，主要完成制冷機組冷卻散熱工作。
（3）熱水系統
由1臺冷凍水泵、分水器、集水器、膨脹水箱等組成，主要給家庭提供生活熱水。
（4）空氣調節系統（風管組件）
由過濾器、表冷器、普通風機、風道等組成，主要完成空氣調節作用。（室內送風風機轉速可調）
（5）模擬房間（有機外殼）
由1套風機盤管、1套溫度控制器及風量調節系統組成，主要完成房間的溫度設定與空氣調節作用。
（6）控制裝置配置
整個中央空調采用PLC可編程控制器及工業總線控制，由計算機通過通信總線與PLC進行通信，控制整個中央空調的運行�？照{(diào)的運行參數由各類傳感器進行采集，并通過通信總線送入計算機中，通過專用中央空調組態控制軟件進行實時監控。在現場控制柜上可顯示中央空調的所有運行數據，可進行全手動和自動運行操作。
六、實訓項目：
1、掌握地源熱泵機組的原理與結構組成；
2、地源熱泵空調系統電氣自動控制；
3、地源熱泵空調系統夏季運行工況調試；
4、地源熱泵空調系統冬季運行工況調試；
5、認識中央空調的結構及設備的實訓；
6、中央空調啟動和停止的實訓；
7、中央空調的運行、調節操作實訓；
8、對中央空調的運行工況及各運行參數進行檢測實訓；
5、對可編程控制器 PLC 進行高級編程及 PLC 的安裝接線調試進行實訓；
9、配套壓力變送器、溫度傳感器和相應的 A/D 轉換功能模塊，可對整個中央空調的運行參數進行采集、實時監控等實訓；
10、組態技術應用實訓：采用組態技術實現對中央空調運行進行動畫顯示，運行數據顯示、實時監控、曲線分析、歷史記錄顯示、報警、打印組態等功能；
11、網絡遠程控制實訓；
12、網絡的安裝及設置實訓；
13、傳感器及變送器安裝和使用實訓；
