電工技術基礎實訓室配置方案

1、范圍：本標準適用于中等職業學校電氣技術應用、電氣運行與控制、供用電技術、電氣設備安裝、電子電器應用與維修、電子與信息技術、電子技術應用、通信技術等專業實訓基地儀器設備的基本配置。
要求
2、實訓教學場所
2.1　使用面積：實訓基地應根據師生的健康、安全和設備配置要求，確定其使用面積，并符合國家相關規定。
2.2 采光：實訓室的采光應按照GB/T 50033的有關規定。
2.3 照明： 實訓室的照明要求符合GB 50034的有關規定。
2.4 通風： 應符合GBJ 16的有關要求。
2.5 電氣安裝：應符合GB 16895的有關規定。
2.6 消防： 應符合GBJ 16的有關規定。
2.7 安全標志：應符合GB 2893、GB 2894的有關要求。
2.8 安全與衛生： 應符合GBZ 1的有關要求。
3.儀器設備：
3.1　實訓室儀器設備配置標準見《電工電子類專業儀器設備配置標準》。
3.2　各實訓室儀器設備的配置數量，應能滿足50人同時進行實訓。
3.3　所配備的儀器設備，其質量應符合相關的國家標準或行業標準，并具有相應的產品質量證明。
3.4　各種儀器設備的安裝使用應符合國家或行業標準。

實訓教學場所	實訓項目（模塊）	實訓教學目標	儀　器　設　備
實訓教學場所	實訓項目（模塊）	實訓教學目標	序號	名稱	規格、主要參數或要求	單位	數量	執行標準代號	備注

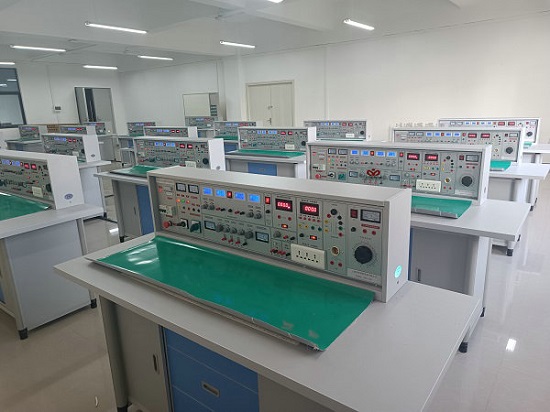

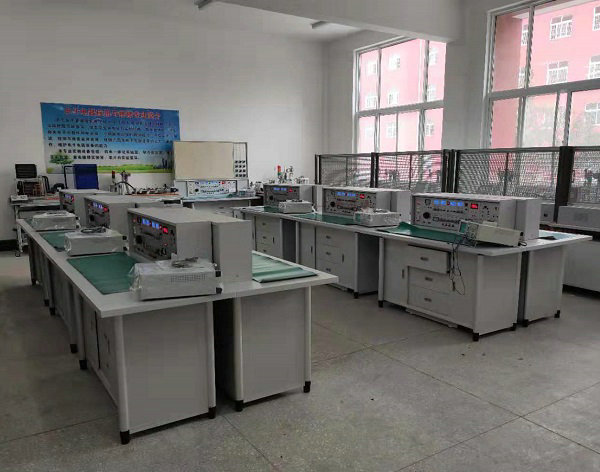

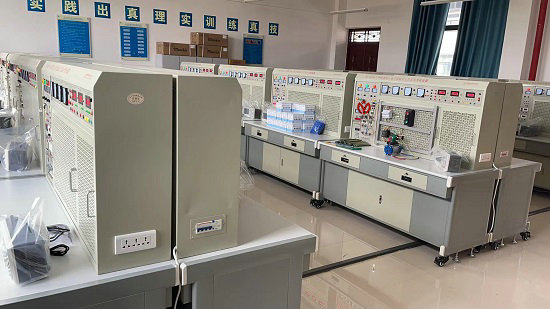

電　工　技　術　基　礎　實　訓　室	1.直流的電路的測量 2.交流電路的測量 3.三相交流電路電的測量	1.學會簡單直流電路連接; 2.學會用萬用表測量電阻、電流和電壓; 3.學會電壓表、電流表的使用，了解電壓表、電流表擴大測量范圍的方法; 4.學會直流單臂電橋的使用方法 5.認識純電阻、電感、電容及RC、RL、RLC串并聯電路的結構; 6.用示波器測量交流電路的參數; 7.學會三相交流電路Y/△的連接; 8.學會三相交流電路的相電壓、相電流、線電壓、線電流電流; 9.學會單、三相電路電能的測量; 10.學會三相功率的測量11.了解電路故障的檢測方法。	1	通用電工實驗臺	具備直流電路、單相交流電路和三相交流電路基本實驗功能；電源：三相四線制，380/220 V，10A,工頻；可調交直流電源：0～240V，2A；絕緣電阻：≥5MΩ；漏電保護：≤30mA。	套	25
			2	萬用表	MF47。	只	25
			3	電壓表	0～400V。	只	25
			4	電流表	500mA,1A,5A。	只	25
			5	滑線變阻器	200Ω,2A。	個	25
			6	直流單臂電橋	QJ23.	只	25
			7	示波器	20MHz，雙蹤。	臺	25
			8	低功率因數功率表	Ｄ64。	只	25
			9	單相電度表	220V ,2400r/kWh, 2.5(5)A。	只	25
			10	三相電度表	380V,6A。	只	25
			11	穩壓電源	雙路輸出,0～30V,0～2A。	臺	25
