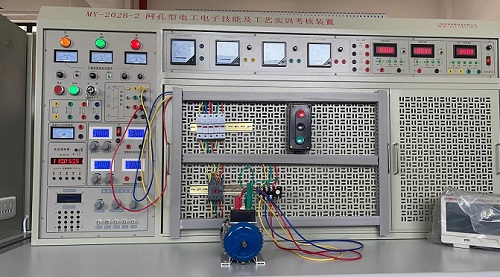

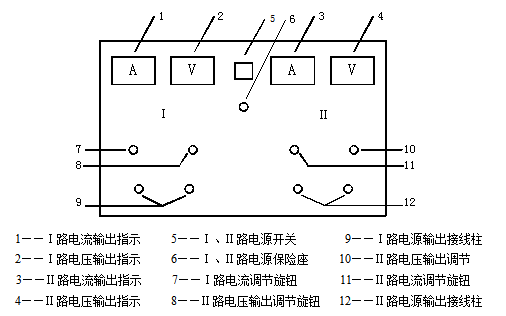

直流穩壓電源是實驗室中最常使用的直流電源,它可以將220V、50Hz的正弦交流電變換成直流電。本設備實驗臺上已裝配雙路穩壓穩流電源,其電壓輸出具有連續可調功能,當輸出直流超過最大允許值時,電源內部繼電器動作,保護電源。該電源輸出額定電壓為0~30V連續可調,額定電流0~1.5A。

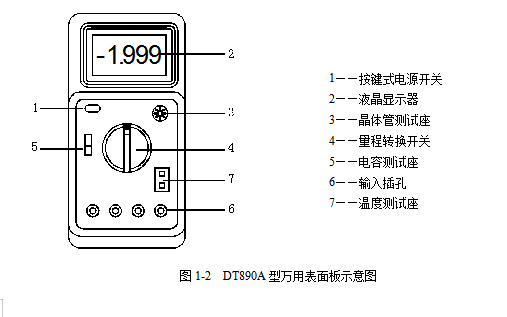

(一)使用方法
操作時首先將ON-OFF開關置于ON位置。檢查9V電池,如果電壓不足,需更換電池。
1、直流電壓(DCV)測量 將量程轉換開關置于DCV范圍,并選擇量程,其量程分為五檔:200mV、2V、20V、200V、1000V。測量時,將黑表筆插入COM插孔,紅表筆插入V/Ω插孔,測量時若顯示器上顯示“1”表示過量程,應重新選擇量程。
2、交流電壓(ACV)測量 將量程轉換開關置于ACV范圍,并選擇量程,其量程分為五檔:200mV、2V、20V、200V、700V。測量時,將黑表筆插入COM插孔,紅表筆插入V/Ω插孔,測量時不允許超過額定值,以免損壞內部電路。顯示值為交流電壓的有效值。
3、直流電流(DCA)測量 將量程轉換開關轉到DCA位置,并選擇量程,其量程分為四檔:2mA、20mA、200mA、20A。測量時,將黑表筆插入COM插孔,當測量最大值為200mV時,紅表筆插入mA插孔;當測量最大值為20A時,紅表筆插入A插孔。注意:測量電流時,應將萬用表串入被測電路。
4、交流電流(ACA)測量 將量程轉換開關轉到ACA位置,選擇量程,其量程分為四檔:2mA、20mA、200mA、20A。測量時,將測試表筆串入被測電路,黑表筆插入COM插孔,當測量最大值為200mA時,紅表筆插入mA插孔;當測量最大值為20A時,紅表筆插入A插孔。顯示值為交流電壓的有效值。
5、電阻測量 電阻檔量程分為七檔:200Ω、2KΩ、20KΩ、200KΩ、2MΩ、20MΩ、
200MΩ。測量時,將量程轉換開關置于Ω量程,將黑表筆插入COM插孔,紅表筆插入
V/Ω插孔。注意:在電路中測量電阻時,應切斷電源。
6、電容測量 電容檔量程分為五檔:2000pF、20nF、200nF、2μF、20μF。 測量時,將量程轉換開關置于CAP處,將被測電容插入電容插座中,注意:不能利用表筆測量。測量容量較大的電容時,穩定讀數需要一定的時間。
7、二極管測試及帶蜂鳴器的連續性測試 測試二極管時,只需將量程轉換開關轉換到二極管的測試端,顯示器顯示二極管的正向壓降近似值。
8、晶體管h
FE的測試 將量程轉換開關置于h
FE量程,確定NPN或PNP,將E、B、C分別插入相應插孔。
9、音頻頻率測量 音頻頻率測量分為兩檔:2kHz、20kHz。測量時,將量程轉換開關置于kHz量程,黑表筆插入COM插孔,紅表筆插入V/Ω/ƒ插孔,將測試筆連接到頻率源上,直接在顯示器上讀取頻率值。
10、溫度測試 溫度測試分為三檔:-20~0℃、0~400℃、400~1000℃。測試時,將熱電偶傳感器的冷端插入溫度測試座中,熱電偶的工作端置于待測物上面或內部,可直接從顯示器上讀取溫度值。
(二)使用注意事項
1、測量電流時應將表筆串接在被測電路中,測量電壓時應將表筆并接在被測電路中。
2、不能測量高于1000V的直流電壓和高于700V的交流電壓。
3、測量高電壓時要注意,避免觸電。
4、測量電流時,若顯示器顯示“1”,表示過量程,量程轉換開關應及時置于更高量程。
5、更換電池或保險管時,應檢查確信測試表筆已從電路中斷開,以避免電擊。
(三)實訓練習
1、將直流穩壓電源輸出電壓調至1V、3V、10V、15V、30V,用指針式萬用表、數字式萬用表分別進行測量,將測量結果記入表1-1中。
表1-1 直流電壓測量結果記錄表
輸出電壓
V |
指針式萬用表測量 |
數字式萬用表測量 |
量 程 |
指 示 值 |
量 程 |
指 示 值 |
1 |
|
|
|
|
3 |
|
|
|
|
10 |
|
|
|
|
15 |
|
|
|
|
30 |
|
|
|
|
2、分別用指針式萬用表、數字式萬用表測量阻值為5.1Ω、100Ω、1KΩ、8.2K、10KΩ、47KΩ的實際值,注意選擇量程,將測量結果記入表1-2中。
表1-2 電阻測量結果記錄表
電阻值 |
指針式萬用表測量 |
數字式萬用表測量 |
檔 位 |
指 示 值 |
檔 位 |
指 示 值 |
5.1Ω |
|
|
|
|
100Ω |
|
|
|
|
1KΩ |
|
|
|
|
8.2K |
|
|
|
|
10KΩ |
|
|
|
|
47KΩ |
|
|
|
|
四、示波器
示波器是電子設備檢測中必不可少的測試設備,用它可以直接觀察電路中各點的波形,并且可以對信號進行各種測量。下面以日立V-212示波器面板為例進行介紹。

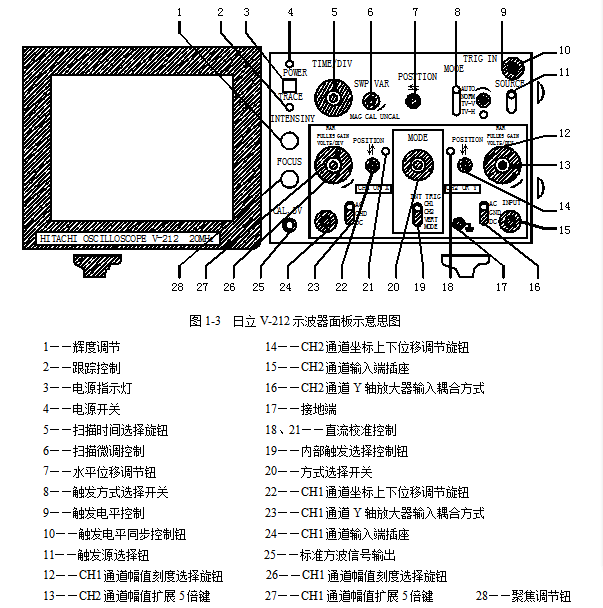

日立V-212示波器面板如圖1-3。
(一)面板與控制部件
A、電源與示波管
1、POWER 電源開關,紅色指示燈亮表示電源接通
2、TRACE ROTATION 基線調節旋鈕
3、INTENSITY 輝度控制旋鈕
4、FOCUS 聚焦控制旋鈕
5、CAL 0.5V、1KHz的校正方波
B、垂直偏轉系統
1、VOLTS/div Y軸靈敏度選擇開關,在最外側的部分,可以分段選擇。檔位有5V、2V、1V、0.5V、0.2V、0.1V、50mV、20mV、10mV、5mV、2mV、1mV檔,分別代表Y軸上每一大格的電壓值。
2、VAR PULL×5 GAIN Y 軸靈敏度微調旋鈕,在拉出時,垂直系統擴展5倍,此旋鈕在Y軸靈敏度里面伸出部分。使用此檔時,示波器衷減一半。通常,靈敏度旋鈕處于關狀態,以保證Y軸讀數的準確。
例:當輸入掃描信號的Vp-p(代表峰-峰值)為6格,VOLTS/div置于0.1V檔,當靈敏度微調旋鈕未拉出時,Vp-p=6×0.1×10V=6V(×10因探頭本身衷減10倍);當靈敏度微調旋鈕拉出時,Vp-p=6×0.1×2V=1.2V。
3、POSITION 垂直位移調節旋鈕。它可以使掃描信號在熒光屏上上下移動而處于適當位置。拉出時為直流偏置,控制通道CH1。
4、POSITION PULL INVERT 垂直位移調節旋鈕。調節它,可以獲得CH2通道信號。
5、DC BAL 直流平衡調節控制旋鈕。
6、MODE(CH1、CH2、ALT、CHOP、ADD) 工作方式選擇開關。各選擇開關含義分別是:
1)當開關置于CH1時,熒光屏上只顯示CH1通道的信號。
2)當開關置于CH2時,熒光屏上只顯示CH2通道的信號。
3)當開關置于ALT時,熒光屏上同時顯示CH1和CH2通道的信號。
4)當開關置于CHOP時,熒光屏上斷續顯示CH1和CH2通道的信號。
5)當開關置于ADD時,熒光屏上顯示CH1和CH2通道信號的代數和。
7、INPUT(CH1或X) 通道CH1輸入信號插座,在X-Y輸入信號的方式下,為X軸輸入信號。
8、INPUT(CH2或Y) 通道CH2輸入信號插座,在X-Y輸入信號的方式下,為Y軸輸入信號。
9、AC-GND-DC Y軸放大器輸入耦合方式選擇開關。DC為直流,AC為交流,GND為接地。
圖1-3 日立V-212示波器面板示意思圖
10、INT TRIG 內觸發信號源的選擇開關。置于CH1時,CH1通道信號作為觸發信號;置于CH2時,CH2通道信號作為觸發信號;置于VERT MODE時,交替選用CH1和CH2的觸發信號。
2、SWP VAR 掃描微調控制旋鈕。當旋鈕置于CAL時,掃描時間由TIME/div直接讀出;當它反時針旋轉到頭時,掃描因數擴大2.5倍。
3、POSITION PULL×10 水平位移旋鈕。通過調節該旋鈕,可以使輸入信號置于適當位置,拉出時掃描因數擴大10倍。
4、MODE AUTO NORM TV-V TV-H TRIG觸發方式選擇開關。置于AUTO時,為自動觸發;置于NORM時,為普通觸發方式;置于TV-V時,為電視場掃描方式觸發;置于TV-H時,為電視行掃描方式觸發。
7、INT LINE EXT 觸發信號選擇開關。置于INT時,將CH1或CH2的觸發信號作為觸發源;置于LINE時,將電源信號作為觸發源;置于EXIT時,將外信號作為觸發源。
