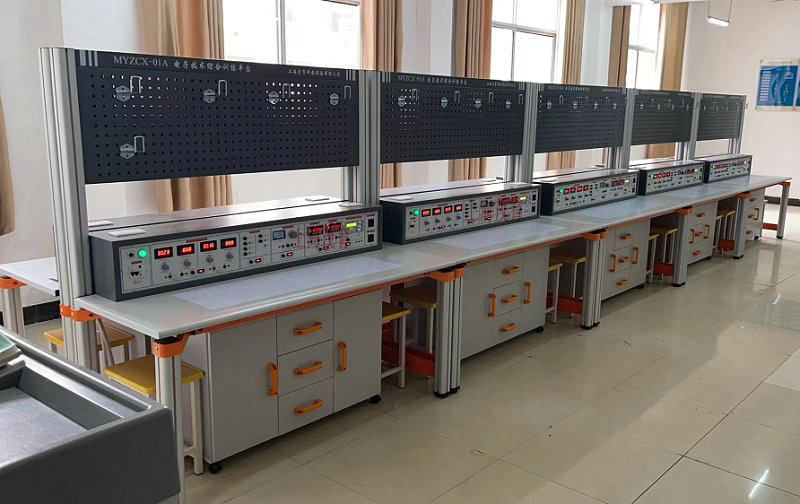

創新電子技術綜合實訓臺

一、MYDZ-1A 創新電子技術綜合實訓臺適用于高職高專及高級技師的實驗、實訓要求。適用的專業有電氣類、電子類、機械類、機電類及一般工程類專業的<模擬電子技術>、<數字電子技術>等課程的綜合應用、創新實訓要求。并可進行相關課程的課程設計，畢業設計以及電工、電子產品研制。
電工創新實訓模塊為塑料有機盒及PCB板構成，且包括多個組合模塊，為學生提供了一個進行綜合應用、創新實訓，可充分發揮學生潛能的完全開放的平臺。

二、技術指標：
1、工作電源：三相五線 AC 3800V±10% 50Hz
2、工作溫度：－10～40℃；環境濕度：≤90%（25℃）
3、外形尺寸：1500×700×1100㎜
4、整機功耗：≤1.0KW
5、安全保護措施：具有接地保護、漏電保護功能，安全性符合相關的國標標準。采用高絕緣的安全型插座及帶絕緣護套的高強度安全型實驗導線。
三、功能特點：
1、由驗證書本知識，轉向綜合應用書本知識，實驗、實訓安排以培養能力為主線，以技術應用為目標，接近生產實際。
2、由學生獨立自主去搭建實驗、實訓電路，各種模塊精心配置，有多個應用組合部件，模塊采用塑料有機盒，兼作實物示教，一舉多得。
3、裝置提供了齊全的各種電源及信號源，以及各種儀表，為學生提供了一個完全開放的，可充分發揮創新潛能的平臺，在此平臺上，可以做電子產品線路的安裝調試和排故，還可做技能競賽、課程設計、畢業設計和科技開發；而且模塊維修方便，可放手讓學生操作、試驗，無后顧之憂。
4、本裝置配套電工技術綜合應用創新實訓項目，均經過反復斟酌、精心配置；其中有許多電工電子產品線路，不僅有利于知識的實際應用，而且可以大大提高學生的學習興趣。
5、本裝置具有各類模塊1多個，具有廣闊的延伸空間，可完成<模擬電子技術>、<數字電子技術>、<電力電子技術>等多門課的實驗、實訓項目，這樣可充分發揮本實訓臺的利用率，并可節省實驗實訓場地，性價比大大提高。
6、電源臺：由兩路相互獨立、對稱的實驗電源和儀表組組成，可同時滿足2人在同一實驗臺上完成不同的實驗內容方便實訓考核，裝置采用單相電源供電，并配有帶漏電保護的空氣開關，熔斷器以確保使用安全。
1）實驗電源每路配置：一組可調的直流電源0~24V/2A，并帶有過載、短路軟保護功能，軟保護的值還可進行調節；一組3~24V交流電源，七檔可調；一組±5V、±12V直流穩壓電源；一只精密數字電壓表（DC 30V），一只精密數字電流表（DC 2000mA）；以及8路單相電源插座，可以方便設備、儀表的擴展時使用。
四、實訓項目：

一、模擬電子技術綜合應用、創新實訓項目： 1、常用二極管的性能測試及應用 2、雙極晶體管及場效管輸出特性的測定 3、單管放大電路的研究 4、兩極放大電路及負反饋放大電路的研究 5、助聽器電路的調試（電子產品線路）（綜合應用） 6、恒流充電電路（場效應管的應用）（電子產品線路）（綜合應用） 7、三極管放大電路故障排除 8、整流、濾波及穩壓電路的研究 9、直流穩壓正、負電源電路的研究 10、典型復合互補OTL功率放大電路調試（電子產品線路）（綜合應用） 11、OTL功率放大電路的故障排除 12、LM386集成音響功率放大電路及其應用（電子產品線路）（綜合應用） 13、運算放大器基本運算電路 14、對由運放器組成的積分運算電路、微分運算電路 15、對由運放器組成的電壓比較器傳輸特性的研究 16、氣敏傳感器制作煙霧報警器的制作與調試（電子產品線路）（綜合應用） 17、方波、三角波和鋸齒波發生器電路的研究與測試 18、三角波、方波及正弦波發生器的制作競賽 19、RC（文式橋式）正弦波振蕩器和制作與調試 20、電容三點式LC正弦波發生器 21、有源濾波電路研究 22、直流—直流（DC—DC）集成電壓變換電路的應用與調試（電子產品線路）（綜合應用） 23、恒溫控制電路的制作與調試（競賽項目）（電子產品線路）（綜合應用）
二、數字電子技術綜合應用、創新實訓項目：
1、基本邏輯門電路功能測試 2、優先編碼器功能測試 3、二進制譯碼器和數據選擇器功能測試 4、全加器和超前進位全加器功能測試 5、數值比較器功能測試 6、七段碼鎖存/譯碼/驅動器功能測試 7、各類觸發器功能測試 8、雙向移位寄存器功能測試	9、二一五一十進制計數器功能測試 10、二位十進制計數/譯碼/驅動/顯示電路 11、可逆十進制計數電路功能測試 12、N進制計數電路功能測試 13、555定時器基本應用電路 14、微分型單穩態觸發器 15、集成單穩態觸發器及其應用 16、集成施密特觸發器及其應用
三、電力電子技術及應用、創新實訓項目
1、晶閘管的控制特性及它作為固體開關的應用（電子產品電路）（綜合應用項目） 2、單結晶體管觸發電路 3、晶閘管單相半控橋式整流電路（電阻負載）的調試與分析 4、晶閘管單相半控橋式整流電路（電阻電感負載）（反電勢負載）的研究 5、IGBT 直流斬波電路的調試與分析（電子產品電路）（綜合應用項目） 6、雙向晶閘管單相交流調壓（調光臺燈）電路的制作與調試（電子產品電路）（綜合應用項目） 7、功率晶體管（BJT）PWM 控制直流電動機可逆調速電路（電子產品電路）（綜合應用項目）
