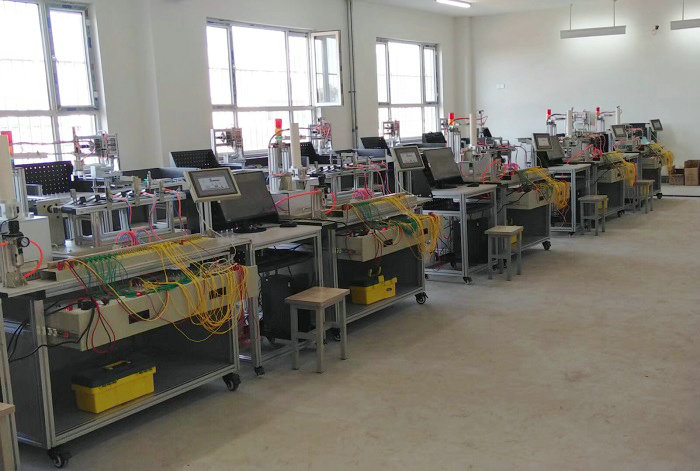

機電一體化實訓室簡介

一、機電一體化實訓室是在培養從事機電一體化設備的使用、維護、維修、設備的管理與設計等工作的高素質、高技能、應用型高級職業技術人才。是根據職業教育培訓教材編寫《機電一體化專業》相關的技能培訓要求而研制的，結合當前工業自動化應用技術及器件技術的發展，充分考慮實用性、先進性。根據任務引領式行為導向教學法,以重點培養學生的動手實操能力，團隊協作能力,創新能力。
二、服務專業：可為電氣自動化技術專業、工業機器人技術專業、機電一體化技術專業等3個專業的《自動化生產線安裝與調試》課程提供教學和實訓場所。
三、實訓項目：機電一體化綜合實訓室可以完成的實訓項目：氣動系統的安裝與調試項目，電氣控制電路的安裝和PLC程序編寫項目，機電設備安裝與調試項目，自動控制系統安裝與調試項目，PLC工業通訊網絡的安裝及調試



四、機電一體化實訓室-配置要求：

序號	設備名稱	實驗項目	數量
1	MYN-236H自動生產線實訓考核裝置	實驗?zāi)康?/strong>： 1、氣動系統的安裝與調試項目： 選用該裝置配置的單出桿氣缸、單出雙桿氣缸、旋轉氣缸等氣動執行元件和單控電磁換向閥、雙控電磁換向閥和磁性開關等氣動控制元件，可完成下列氣動技術的工作任務： 項目一 氣動方向控制回路的安裝； 項目二 氣動速度控制回路的安裝； 項目三 擺動控制回路的安裝； 項目四 氣動順序控制回路的安裝； 項目五 氣動機械手裝置的安裝； 項目六 氣動系統安裝與調試； 2、電氣控制電路的安裝和PLC程序編寫項目： 選用該裝置配置的PLC模塊、變頻器模塊和指令開關、傳感器等，可完成下列PLC應用技術工作任務： 項目七 電動機正反轉控制電路的連接與控制程序編寫； 項目八 電動機調速控制電路的連接與控制程序編寫； 項目九 氣動方向控制程序編寫；     項目十 氣動順序動作控制程序編寫； 項目十一 氣動機械手控制程序編寫；     項目十二 皮帶輸送機控制程序編寫； 項目十三 機電一體化設備控制程序編寫； 項目十四 自動生產線控制程序編寫。 3、機電設備安裝與調試項目 選用該裝置配置的機電一體化設備部件、PLC模塊、變頻器模塊和指令開關、傳感器等，可完成下列機電設備安裝和機電一體化技術的工作任務： 項目十五 傳動裝置同軸度的調整；    項目十六 皮帶輸送機的安裝與調整； 項目十七 搬運機械手設備安裝與調試； 項目十八 物件分揀設備的安裝與調試； 項目十九 送料設備的安裝與調試；     項目二十 自動生產線設備安裝與調試。 4、自動控制系統安裝與調試項目 選用該裝置配置的機電一體化設備部件、PLC模塊、變頻器模塊和指令開關、傳感器等，可完成下列機電設備安裝和機電一體化技術的工作任務： 項目二十一 多種傳感器的安裝與調試；    項目二十二 機械手的自動控制； 項目二十三 皮帶輸送機的自動控制； 項目二十四 機電一體化設備的自動控制； 項目二十五 PLC控制系統的安裝與調試；   項目二十六 自動生產線的安裝與調試。 5. PLC工業通訊網絡的安裝及調試 系統選用三菱PLC主控制器，配合FX1N-485BD網絡模塊，基于本網絡通信功能，可完成下列工業現場總線通信技術訓練任務： 項目二十七N:N網絡的硬件連接、調試 項目二十八N:N網絡參數設置、調試 項目二十九基于多臺PLC的復雜網絡數據讀寫程序編寫與調試	5套
2	MY-18 光機電一體化實驗考核裝置	實驗?zāi)康?/strong> 1、氣動系統的安裝與調試： （1）氣動方向控制回路的安裝； （2）氣動速度控制回路的安裝； （3）氣動順序控制回路的安裝； （4）氣動機械手的安裝； （5）氣動系統氣路的連接； （6）磁性開關的位置調整； （7）氣動系統調試； （8）擺動控制回路的安裝； 2、變頻器的安裝與調試 （1）變頻器與交流電機主電路的連接； （2）變頻器面板的參數設置與操作； （3）變頻器面板控制交流電機調速； （4）通過變頻器外部端子控制電機啟停； 3、機電設備的安裝與調試： （1）傳動裝置同軸度的調整 （2）皮帶輸送機的安裝與調整 （3）搬運機械手設備安裝與調試 （4）物件分揀設備的安裝與調試 （5）送料設備的安裝與調試 （6）自動生產線設備安裝與調試 4、電氣控制電路的安裝與PLC編程 （1）電動機正反轉控制電路的連接與程序編寫 （2）電動機調速控制電路的連接與程序編寫 （3）皮帶輸送檢測程序編寫 （4）氣動順序動作控制程序編寫 （5）氣動機械手控制程序編寫 （6）機電一體化設備控制程序編寫 （7）自動生產線控制程序編寫 5、步進電機系統的安裝與plc控制 （1）直線導軌的安裝調試 （2）滾珠絲杠的安裝于調試 （3）步進電機系統的安裝及連線 （4）步進電機系統的plc控制程序編寫 （5）步進電機的位置控制編程 6、自動控制系統的安裝與調試 （1）多種傳感器的安裝與調試 （2）皮帶輸送檢測的自動控制 （3）機械手的自動控制 （4）機電一體化的自動控制 （5）PLC控制系統的安裝與調試 （6）自動生產線的安裝與調試 7、觸摸屏基本控制及設置  （1）觸摸屏的接線和基本參數設置 （2）基于觸摸屏控制方式的基本指令編程練習； （3）PLC、觸摸屏與變頻器通信控制。 8、可用于考核或技能競賽，可考察的職業能力 （1）機械構件的裝配與調整能力 （2）機電設備的安裝與調試能力 （3）電路安裝能力 （4）氣動系統的安裝與調試能力 （5）機電一體化設備的控制程序的編寫能力 （6）自動控制系統的安裝與調試能力	10套
3	電腦	i5-12500 內存：8G固態硬盤：512G N(W11H,260W,3+3)（惠普）	15臺
