變頻熱泵式分體空調制冷系統實訓裝置
2024-06-13
變頻熱泵式分體空調制冷系統實訓裝置
一、概述
:
MYKT-17B
變頻熱泵式分體空調制冷系統實訓裝置
能滿足制冷與空調設備維修專業的實驗教學需要;本裝置采用真實的全套熱泵分體空調制冷機組為實訓對象;并能實現全自動控制,使學生深入理解熱泵分體空調的結構與工作原理。
二、特點
:
1、整個空調系統真實完整,與市場上的遙控熱泵空調的總體結構、性能完全相同。它具有制冷、制熱、通風、除濕、溫度、風速選擇、定時、掃風控制、睡眠、自動等功能。
2、裝置直觀展示了熱泵型分體空調的系統結構和工作原理,便于教學演示講解及學生對課本知識的理解。裝置中配置了交流電壓表、交流電流表、溫度表、真空壓力表、工作指示燈,使整個熱泵分體空調系統的實時工作狀態一目了然。主面板中間設有控制系統的原理圖,并設有相應的測試點;裝置后面可觀察到整個制冷系統的結構組成及主要部件的實物,其中高壓管路和低壓管路分別為紅、藍色,并設有視液鏡(可觀察制冷劑狀態),相應部件均設有標識。
3、裝置設有故障模擬功能、提供室外執行部件的接線區域、開設應用性的實驗項目及多方位的直觀設計,有利于學生將理論應用于實際,提高實際操作動手能力。
4、設有電流型漏電保護裝置,對地漏電電流超過一定值,即跳閘切斷電源;設有熱保護器件,對壓縮機進行過熱、過載保護;實驗強電連接導線及插座采用手搶插式全封閉結構,杜絕觸電,確保使用安全
三、技術性能
:
1、輸入電源:單相三線 AC220V±10% 50Hz
2、工作環境:溫度-10℃~+40℃ 相對濕度<85%(25℃) 海拔<4000m
3、裝置容量:<1kVA
4、制冷劑類型:R410A
四、基本裝備
:

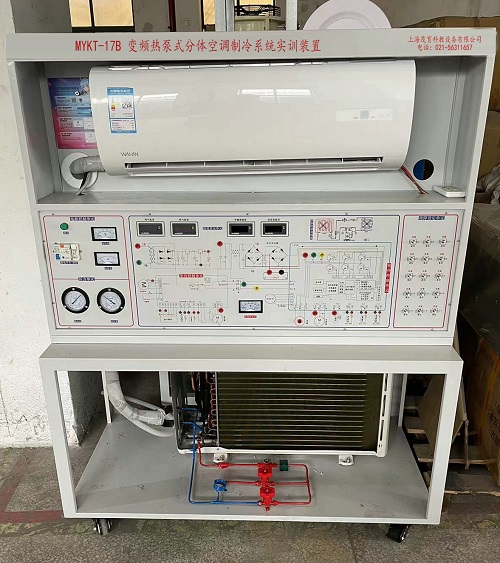

1、實驗臺采用鋁型材框架結構。上部為室內機蒸發器,中部為制冷系統原理圖及測試點,下部為室外機。
2、變頻空調系統1套 包括變頻熱泵型分體空調所必需的一些部件,如室內熱交換器(蒸發器)、室外熱交換器(冷凝器、變頻壓縮機、四通閥、節流裝置)等,管路中還設有控制閥等實驗所需的部件。
3、故障箱1只用于設置故障。
4、交流電壓表 測量范圍0~250V,精度1.5級,用于監測電網電壓。
5、交流電流表 測量范圍0~10A,精度1.5級,用于觀測系統啟動電流及監測系統正常工作電流。
6、溫度表4只 采用PT100傳感器,三位半數顯,可分別測量進風口溫度、出風口溫度、冷凝器管路溫度和蒸發器管路溫度。
7、真空壓力表2只 測量范圍分別為-0.1MPa~3.5MPa、-0.1MPa~1.5MPa,可顯示系統高壓側和低壓側的壓力動態變化。
五、實驗項目
:
1、制冷系統專用工具的基本操作
2、制冷系統管件焊接
3、制冷系統的檢漏
4、制冷系統的抽真空與充注制冷劑R410A
5、變頻空調主控板電路原理
6、空調電器元件的測量及系統運行
7、變頻空調器故障與分析
8、變頻空調器檢測與故障分析
(1)制冷故障 設置類型有:蒸發器臟堵、冷凝器臟堵、毛細管臟堵、毛細管冰堵等
(2)電氣故障 設置類型有:電源電路、溫度傳感電路、驅動電路、壓縮機保護電路、室內風機調速電路等故障點
