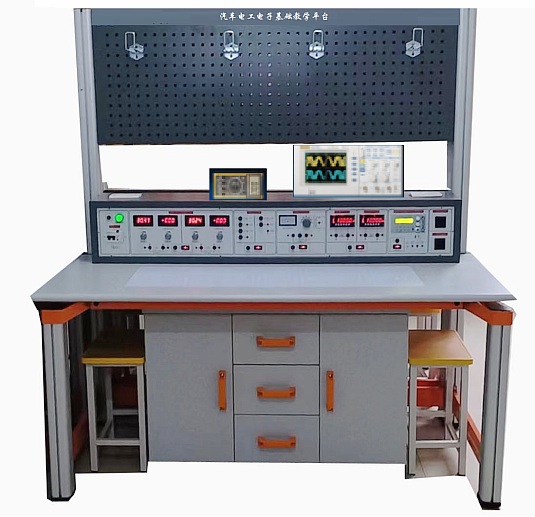

汽車電工電子實訓操作平臺

一、MYQC-3126B汽車電工電子實訓操作平臺-特點概述:
該實訓平臺配備各種交直流電源、信號源、儀表、汽車電工電子實訓模塊等，具有較完善的安全保護措施，適用于國內汽車電工電子基礎、電工原理、電路元件檢測分析等課程實驗。
汽車電工電子實訓模塊由透明封閉元件盒及PCB板構成。元件盒體由透明有機工程塑料注塑而成，具有示教功能，使用者能夠觀察到元件形狀和接線方式，有利于教師講解和學生認識；面板采用PCB制作而成，表面清爽、符號線路清晰、元件更換容易。
透明元件盒采用多元件、典型實訓單元電路、典型傳感器等制成；導線插孔采用2mm防轉座，導線裝有彈性插頭可在模塊上面插接，以保證可靠連接進行各種實訓；實訓模塊有四個彈性插腳，與專用實訓孔板配套使用。透明封閉元器件放置在實驗操作桌下邊存儲柜內，實驗時取存方便，大大提高了管理水平，規劃化程度，大大減輕了教師實驗準備工作。

二、設備技術指標
（1）工作電源：?jiǎn)蜗嗳€ AC 220V±10% 50Hz。
（2）溫度：－10～40℃；環境濕度：≤90%（25℃）
（3）外形尺寸：長×寬×高=1600×700×1500mm（可根據實際要求定做）
（3）整機功耗：≤500V.A
（5）安全保護措施：具有接地保護、漏電保護功能，安全性符合相關的國標標準。
三、實訓臺基本配置及功能介紹
實訓裝置由實訓臺、電源控制屏、實訓模塊、實訓工具等組成。
（一）電源控制屏
控制屏為鐵質雙層亞光密紋噴塑結構，鋼質面板，為實訓提供交直流電源、信號源和測量?jī)x表等，具體功能如下：
1.交流電源
(1) 高壓交流電源：四路AC220V電源接口，可為外配儀器設備提供工作電源。
(2) 低壓交流電源：分3V、6V、9V、12V、15V、20V、24V七檔可調，輸出端具有短路保護功能，同時還提供帶中心抽頭雙17V交流電源。
2.直流電源
(1)可調直流電源：1路0.0V～30V/2A連續可調，具有截止型短路軟保護和自動恢復功能，設有三位半數顯指示。
(2)固定直流電源：±12V/4A、±5V/3A固定輸出。
3.測量?jī)x表
1）數字直流電流表:測量范圍：0～2000mA，三位半數顯。
2）數字直流電壓表:測量范圍：0～30V，三位半數顯。
4.信號發生器模塊：
（1）工作電壓:3.3~30V;
（2）頻率范圍:1Hz~150KHz;
（3）頻率精度:在每個范圍上的精度是2%左右;
（4）信號負載能力:輸出電流可在5~30ma左右;
（5）輸出幅度:PWM幅值與供電電壓相等;
（6）環境溫度:L-20~+70"C.
（7）用作方波信號發生器，產生方波信號供實驗開發使用;
（8）用來產生控制電機驅動器的方波信號;
（9）產生可調脈沖，可供MCU使用;
（10）產生可調脈沖，控制相關電路(PWM調光調速等應用)。
5.嵌入式微型數字示波器模塊：
（1）模擬頻帶寬度：0–2MHz
（2）實時取樣率：5Msps
（3）垂直靈敏度：2mV/Div – 20V/Div 共 12 檔 (按1-2-5 方式遞進)
（4）水平時基范圍： 1μs/Div – 50s/Div 共 21 檔 (按1-2-5 方式遞進)
（5）最gao輸入電壓：50Vpk（100Vpp）
（6）記錄長度：512/1024點可選
（7）輸入阻抗：1MΩ
（8）ADC精度：8Bit
（9）耦合方式：DC/AC
（10）觸發方式：自動（AUTO）、常規（NORM）和單次（SING）
（11）觸發邊沿：上升、下降
（12）觸發源：內部、外部
（13）外觸發電壓范圍：0 - 15V
（14）可隨時凍結波形顯示(HOLD 功能)
（15）特有滾動式慢信號顯示，能完全連續顯示信號，而不像SCAN方式會造成信號顯示不連續
（16）有時間游標，可自動計算時間差值并顯示
（17）有電壓游標，可自動計算電壓差值并顯示
（18）頻率計功能：直接顯示信號頻率
（19）電壓表功能：直接顯示波形信號的最da值、最小值、峰峰值、平均值和真有效值（20）自帶3.3V方波測試信號，頻率可設置為1Hz/10Hz/100Hz/1KHz/10KHz/100KHz/1MHz/440Hz。
（21）可保存/調出采集波形
（22）波形數據PC上傳
（23）電池/USB供電
（24）內置智能充電器
（25）配套觸控筆，USB充電線，探頭線
（26）尺寸≤70*80*18mm
（二）實訓桌
1、實訓桌采用四個工業鋁型材立柱為支撐，主體結構通過左、右各2個C字形鋁壓成型構件聯接，臺面高度約800mm，桌面板下設支撐框架，截面尺寸為30×30mm，承受力不少于300kg。立柱采用工業鋁型材成型工藝，表面氧化處理，截面尺寸：70×70mm，四面帶槽，槽寬約8mm，端部配套塑料堵頭，槽內適用工業鋁型材通配螺母及配件。C字形鋁壓成型構件為左、右對稱件，采用壓鑄成型工藝，經機加工、拋丸、噴砂，表面藍色靜電噴涂工藝。
2、實訓桌桌面采用25mm麻灰色高密度層壓板封邊特制，有效提高絕緣等級；
3、提供實訓儲物柜1套，柜體設有雙門柜用于放置透明實訓模塊。設有三個抽屜用于放置實訓導線和指導書等。
五、 新能源汽車電工電子基礎創新實驗?zāi)K配置
汽車電工電子基礎實訓模塊由透明封閉元件盒及PCB板構成。元件盒體由透明有機工程塑料注塑而成，具有示教功能，使用者能夠觀察到元件形狀和接線方式，有利于教師講解和學生認識；面板采用PCB制作而成，表面清爽、符號線路清晰、元件更換容易。元件盒面板尺寸58mm*58mm，尺寸58mm*124mm，124mm*146mm三種規格。
1.透明電阻模塊 3塊
安裝多種電阻，元件引腳2mm端子引出。
2.透明電位計模塊1塊
安裝多種精密可調電位器，元件引腳2mm端子引出。
3. 透明可變電阻器模塊1塊
安裝多種可變電阻器，元件引腳2mm端子引出。
4.二極管模塊1塊
安裝有發光二極管及單向二極管等器件，元件引腳2mm端子引出。
5.三極管模塊1塊
安裝有多種NPN/PNP三極管及三端穩壓器等器件，元件引腳2mm端子引出。
6.保險模塊2塊
安裝有多種多種類型保險，如汽車保險，普通保險管，可恢復保險等器件，元件引腳2mm端子引出。
7.DPDT開關模塊1塊
安裝有多個DPDT類開關器件，元件引腳2mm端子引出。
8.SPST開關模塊2塊
安裝有多個SPST類開關器件，元件引腳2mm端子引出。
9.單/雙燈絲燈泡模塊1塊
安裝有單鎢絲燈泡及雙鎢絲燈泡等器件，元件引腳2mm端子引出
10.IS05針繼電器模塊1塊
安裝多個5針繼電器，元件引腳2mm端子引出。
11.集成功率放大電路模塊；
采用安裝喇叭，音樂芯片等器件，元件引腳2mm端子引出。
12.閃光燈模塊 1塊
安裝汽車閃光繼電器等器件，元件引腳2mm端子引出。
13.光學傳感器模塊 1塊
通過遮擋光學傳感器模塊輸出脈沖信號，信號引腳2mm端子引出，可進行波形測試或接發光二極管等器件更直觀觀察輸出信號變化。
14.霍爾效應傳感器模塊 1塊
通過調節電機速度，輸出脈沖信號，信號引腳2mm端子引出，可進行波形測試或接發光二極管等器件更直觀觀察輸出信號變化。
15.18650電池模塊 1塊
安裝多個18650鋰電池，可連接組成電池組，也可配合其他模塊完成項目，引腳2mm端子引出。
16.三相交流發電機模塊 1塊
通過轉動三相發電機電機，輸出電壓信號，信號引腳2mm端子引出，可進行波形測試或接發光二極管等器件更直觀觀察輸出信號變化。
17.升壓模塊 1塊
接入低電壓信號轉化成高電壓信號，信號引腳2mm端子引出，可直觀觀察輸出信號變化。
18.降壓模塊 1塊
接入高電壓信號轉化成低電壓信號，信號引腳2mm端子引出，可進行波形測試或接發光二極管等器件更直觀觀察輸出信號變化。
19.整流濾波模塊 1塊
安裝有三相整流電路及單相整流電路，配合三相交流發電機模塊模塊可對其電壓進行整流濾波輸出，元件引腳2mm端子引出。
20.車門窗升降電路模塊 1塊
安裝車窗玻璃升降開關，配合喇叭電機模塊可模擬車窗玻璃的升降實驗項目，引腳2mm端子引出。
21.空調電子扇控制模塊 1塊
提供MOSFET，PWM信號驅動與功放電路，汽車空調電子扇，引腳2mm端子引出。
22.軌壓力傳感器的電橋電路1塊
提供共軌壓力傳感器的電橋電路，設有測試接口。
23.發動機進氣溫度的測定1塊
提供發動機進氣溫度傳感器，設有測試接口。
24.怠速電機驅動電路模塊；
25.汽車雨刷自動控制器模塊；
26.電路元件的伏安特性測試模塊；
27.集成座（14P）等。
28.SIN波函數信號發生板
六、可完成實驗項目:
（一）汽車電工電子基礎實驗
1.汽車電工電子實訓認識實驗（直流電的測量，交流電的測量）
2.電阻的認知及串并聯電路
3.可變電阻/電位計的認知與測量
4.電路元件的伏安特性測繪
5.二極管，三極管認知與測量
6.熔斷器（保險裝置）的認知與測量
7.開關裝置的認知與測量
8.汽車單/雙燈絲燈泡的認知
9.汽車?yán)^電器模塊的認知與測量
10.喇叭模塊認知與測量
11.測速傳感器的認知與應用
12.18650電池模塊
13.三相交流發電機及整流濾波電路
14.直流升壓/降壓電路
15.車門窗升降電路
16.集成功率音響放大器
17.555定時器的應用--多諧振蕩器
18.基本門電路的測量
19.汽車雨刷器控制電路
20.怠速步進電機控制模塊
21.汽車點火電路，點火線圈模擬電路
22.燃油噴射系統控制模塊
23.軌壓力傳感器的電橋電路
24.SIN函數信號發生器
25.發動機進氣溫度的測定
