電工電子電路模型制作與設計
摘 要：學生對
電工電子技術基本技能訓練、電工電子技術課程實習、課程設計等實踐教學環節。通過對電子元器件的篩選、制作印制電路板、焊接裝配、產品安裝調試和維修、產品解剖和產品開發等一系列由淺至深的實踐訓練。使學生獲得電氣類本科人才必需的
電工電子技術工藝和實踐的基本知識、基本技能，從而培養學生解決電子技術工程實際問題的能力。學生對電子技術初學者最好用萬能板焊接電子制作產品，因?yàn)檫@種電子制作的方法，不僅能練習焊接技術，同時還能提高識別電路圖和分析原理圖的能力，為日后維修、設計電子產品打下堅實的基礎。因此我們開發的入門型電子制作均采用萬能板+元器件的設計 模式，我們保證所有產品我們都制作過，并且成功。
一、電路設計功能介紹：
本制作套件主要是為了學習電路的組成，講述電路的基本物理量和基本定律，其中包括電流、電壓的參考方向；電流、電功率和電位的計算；歐姆定律等重要概念。
什么是電路？簡單來說，電路就是電流可以流通的回路。無論簡單電路還是復雜電路，都是由電源、負載、連接導線及控制電器這三個基本部分組成。
三、工作原理：
本電路主要由5V電源（或三節5號電池）、輕觸開關、發光二極管、電阻構成。
電源是提供電能或信號的裝置，能將其他形式的能量轉換為電能，是產生電流的源泉。
負載是用電設備的總稱，本電路中發光二極管、電阻可以看著負載，它們可以將電能或電信號轉變?yōu)槿藗兯枰钠渌问降哪芰炕蛐盘�。發光二極管將電能轉變?yōu)楣饽�，電阻將電能轉變?yōu)闊崮堋?br />
連接導線和控制器是電源和負載之間的連接設備，用來傳輸、分配和控制電能和電信號。
電路有三種工作狀態，即是通路、開路、短路。
開關K1按下后，電路處于導通狀態，既是通路，發光二極管被點亮；
開關K1彈起（打開）后，電路處于斷開狀態，既是開路路，發光二極管被熄滅；
還有一種狀態，就是負載兩端被導線短路，或者用電器不應該接觸的地方被連接起來了，電路中出現很大的電流，可能會損壞電氣設備。尤其是電源直接短路會形成很強的電流，在沒有保護設置下很容易燒毀電源。

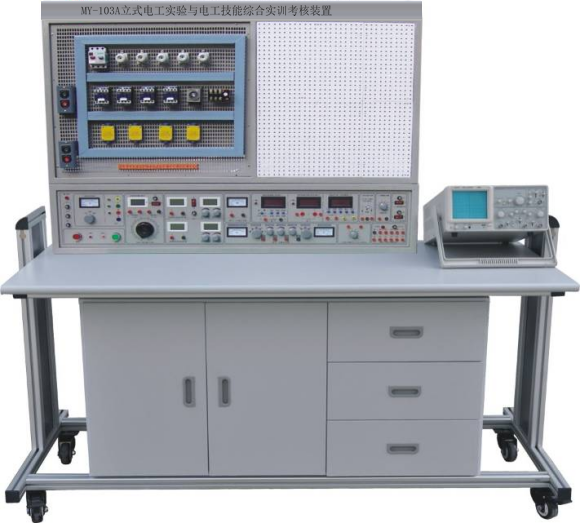

MY-103A立式電工實驗與電工技能綜合實訓考核裝置
