| 分 項 | 說 明 | |||
| 裝置特點 |

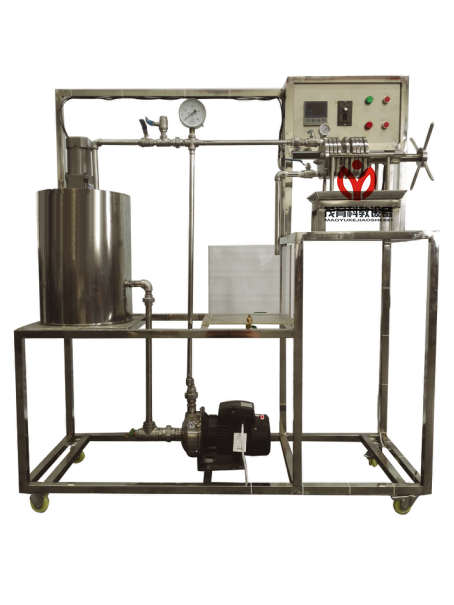

1、恒壓過濾實驗裝置是由過濾板、過濾框組成的小型工業用不銹鋼板框過濾機，能完整地體現了板框壓濾機的構造和操作流程，采用高壓漿料泵將物料注入過濾機，工程化概念強。 2、濾板采用平面螺紋網狀形，結構先進，容易清洗，能有效延長各種濾膜的使用壽命。 3、產品所有密封部件均采用硅橡膠或氟橡膠（耐酸耐堿）密封圈，耐高溫、耐腐蝕、無毒、無滲漏，設備采用機械壓緊方式，密封性能好。 4、裝置設計可360度觀察，實現全方位教學與實驗。 5、本裝置為自行式框架結構，并安裝有禁錮腳，便于系統的拆卸檢修和搬運，整套設備除去特殊材料外均采都用工業用304不銹鋼制造，所有裝備均進行不銹鋼精細拋光處理，體現了整個裝置的工藝完美性。 |
|||
| 裝置功能 |
1、了解板框壓濾機的構造、過濾工藝流程和操作方法。 2、掌握恒壓過濾常數的測定方法，加深對其的概念和影響因素的理解。 3、學習濾餅的壓縮性指數s和物料常數的測定方法。 4、學習用正交試驗法來安排實驗，達到最大限度地減小實驗工作量的目的。 5、學習對正交試驗法的實驗結果進行科學的分析，指出試驗指標隨各因素變化的趨勢，了解適宜操作條件的確定方法。 |
|||
| 設計參數 |
1、板框：過濾面積 0.0245m2。 2、過濾壓力：0～0.2MPa。 3、過濾常數K: 1.0×10-4—5.0×10-4m3/m2，qe：0.1—0.5，θe：100-400 4、壓縮性指數 s ：0.1-0.3，物性常數 k：1.0×10-9--3.5×10-9 5、工作溫度：0--50℃。 |
|||
| 公用設施 |
1、水：裝置自帶不銹鋼水箱，連接自來水。實驗時經高壓泵進入過濾器后循環使用。 2、電：電壓AC220V，功率1KW，標準單相三線制。每個實驗室需配置1~2個接地點（安全地及信號地）。 3、實驗物料：固體CaCO3，外配設備：秒表。 |
|||
| 主要設備 |
1、304不銹鋼物料桶：φ500×600mm。 2、304不銹鋼板框：共5塊，過濾板框過濾截面Φ100mm。 3、有機玻璃濾液箱：320*280*300mm。 4、調速電機：電壓AC220V，功率90W，攪拌器轉速：0-200r/min。 5、指針式壓力表：0～0.25Mpa。 6、溫度顯示儀，Pt100鉑電阻溫度傳感器 ：0—100℃。 7、不銹鋼離心泵：功率750W，最大流量7.2m3/h。 8、電器：接觸器、開關、漏電保護空氣開關。 9、304不銹鋼管路、管件及閥門。 10、304不銹鋼儀表柜：測控、電器設備在實驗架上。 11、304不銹鋼材質框架1600*500*1800mm(長×寬×高)，帶腳輪及禁錮腳。 |
|||
| 測控組成 | 變量 | 檢測機構 | 顯示機構 | 執行機構 |
| 板框進口壓力 | 指針式壓力表 | 壓力表就地顯示 | 調壓閥（手動） | |
| 濾液體積 | 5000ml標準箱 | 直讀 | 無 | |
| 過濾時間 | 數字秒表 | 秒表直讀 | 無 | |
| 溫度 | PT100鉑電阻 | 數字溫度計 | 無 | |
