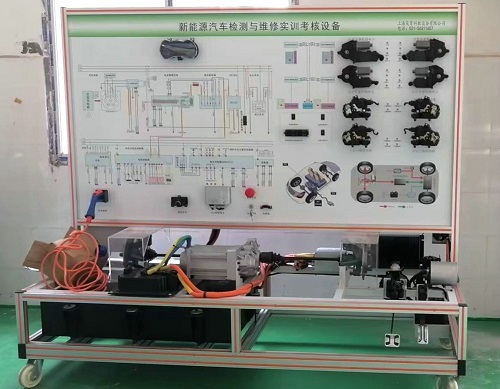

新能源汽車檢測與維修實訓考核設備

新能源汽車檢測與維修實訓考核設備是按照新能源汽車檢測與維修技術專業“校企共建，雙軌并行，工學結合”人才培養方案的整體要求建成的，集教學、培訓為一體，由新能源汽車故障診斷、檢測等模塊化一體化教學的場地組成。包括新能源汽車電氣基礎學習工作站、新能源汽車核心部件學習工作站、新能源汽車核心技術原理學習站、純電動汽車基礎訓練工作站、新能源汽車整車檢測維修工作站、新能源汽車創新創業工作站，以及新能源汽車展示區等。

一、功能特點:
1、新能源汽車檢測與維修實訓考核設備完整展示了電動汽車整車CAN總線網絡電控系統（包括舒適系統/電機控制/電池管理系統/VCU整車控制系統），可以動態模擬整車CAN總線網絡電控系統的運行狀態與工作過程。
2、示教板面板采用4mm厚耐腐蝕、耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有永不褪色的彩色電路圖與工作原理示意圖；學員可直觀對照電動汽車整車CAN總線網絡電控系統結構原理圖和實物，認識和分析電動汽車整車CAN總線網絡電控系統的工作原理。
3、示教板面板上安裝有點火開關、帶網關通訊的整車控制器模塊，智能儀表模塊，電源系統模塊，舒適控制模塊（車窗與中控等），電動機控制器，工況指示燈，電源開關，油門踏板，制動踏板，動力電機等模塊與操縱開關。
4、設備框架采用40mm×40mm和40mm×80mm兩種一體化全鋁合金型材搭建，耐油耐腐蝕并易于清潔，臺面寬40CM,臺面鋪裝32mm厚彩色高密度復合板,經久耐用不生銹，帶4個帶自鎖裝置萬向腳輪，便于移動。
二、技術規格：
1、外接電源：交流220V±10% 50Hz
2、工作電壓：直流12V
3、工作溫度；－40℃~+50℃
4、外形尺寸：2050x600x1700mm（長x寬x高）
5、動力電源：72V
三、基本配置（每臺）

序號	名稱	規格型號	單位	數量
1	控制面板與檢測臺	1.裝有各種檢測端子以及彩色原理圖 2.冷板沖壓成形移動架臺 3.帶有4只可移動腳輪	套	1
2	電動汽車磷酸鐵鋰電池	72V 20AH	套	1
3	電動車組合儀表（7寸BMS信息顯示屏）	電動汽車儀表帶CAN通訊；包含指示燈、電流電壓指示、電量指示、能量流程圖、REDAY/OK燈；	套	1
4	BMS電池管理控制單元系統	配套，包括：中央控制模塊ECU，終端模塊ECU。	只	1
5	點火開關	配套	只	1
6	車載充電器	72V20AH，帶CAN-BUS通訊	臺	1
7	DC-DC轉換器	72V轉12V	套	1
8	電動汽車充電槍與車載側插座	電動汽車國標，CEBEA	套	1
9	電機驅動系統	72V1KW，帶CAN-BUS通訊	套	1
10	電動車車身電氣系統	包括電動車窗/中控鎖系統，帶CAN-BUS通訊	套	1
11	VCU整車控制系統	配套	套	1
12	故障模擬與排除裝置	配套	套	1
13	設備教師/學生手冊	配套	套	1
14	設備合格證、保修卡	配套	套	1
